Lorsque nous examinons les spécifications des projets dans notre usine de Dongying, nous constatons souvent une source de confusion commune parmi les responsables des achats et les entrepreneurs : le choix entre le verre trempé et le verre feuilleté. Nous voyons fréquemment des plans de conception initiaux préconisant l'utilisation de verre trempé standard dans des applications de grande hauteur où les codes de sécurité exigent strictement l'utilisation de verre feuilleté. Cette omission peut entraîner des retards coûteux lorsque les ferrures, comme nos raccords en verre, ne correspondent pas à l'épaisseur finale du verre spécifiée par l'inspecteur local. Il peut être frustrant de devoir comprendre des termes tels que « trempé », « intercalaire » et « monolithique » lorsque vous souhaitez simplement garantir la sécurité et la conformité du balcon ou de la clôture de piscine de votre client.
Le verre trempé est une feuille unique de verre de sécurité traité thermiquement qui se brise en morceaux émoussés en cas d'impact, tandis que le verre feuilleté se compose de deux feuilles collées entre elles par une couche intermédiaire en plastique qui maintient les morceaux ensemble en cas de bris. Le verre trempé est idéal pour les piscines au niveau du sol, tandis que le verre feuilleté est nécessaire pour la protection contre les chutes.
Dans ce guide, nous allons détailler les aspects physiques, les règles de sécurité et les implications matérielles afin de vous aider à prendre la bonne décision d'achat.
Qu'est-ce que le verre trempé ? (La norme « monolithique ») ?

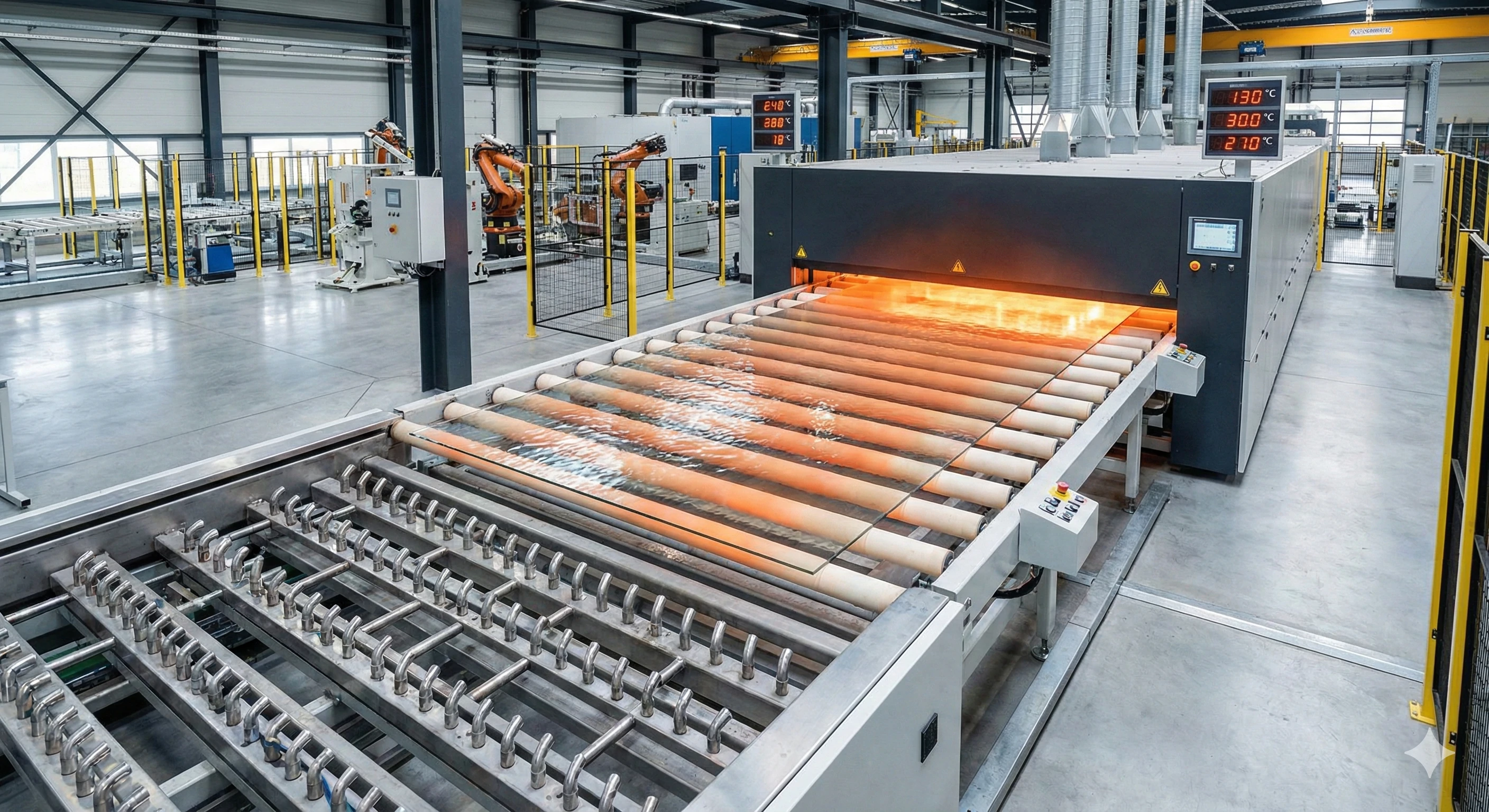

Dans le cadre de notre production quotidienne, nous traitons des milliers de mètres carrés de verre flotté dans nos fours de trempe. Nous chauffons le verre à plus de 600 °C, puis nous le refroidissons brusquement à l'air froid, un processus qui modifie sa structure moléculaire. De notre point de vue d'exportateurs, le verre trempé est le « pain quotidien » de l'industrie : il est rentable, durable et nettement plus sûr que le verre recuit brut. Cependant, nous devons souvent rappeler à nos clients que, bien qu'il soit solide, il présente une caractéristique de rupture spécifique qui le rend inadapté à tous les emplacements d'un chantier de construction.
Le verre trempé, également appelé verre renforcé, est un verre de sécurité monolithique traité thermiquement de manière contrôlée afin d'augmenter sa résistance par rapport au verre normal. Lorsqu'il se brise, il se fragmente en petits morceaux granuleux plutôt qu'en éclats coupants, ce qui réduit le risque de blessure, mais laisse un vide dans la barrière.
Pour comprendre pourquoi le verre trempé est la norme dans tant d'applications, il faut examiner son comportement sous contrainte. Lors de la fabrication de ce verre, le refroidissement rapide crée une compression en surface. C'est cette tension qui confère au verre son incroyable résistance, environ 4 à 5 fois supérieure à celle d'un verre non traité de même épaisseur.
Le « pop » et ses conséquences

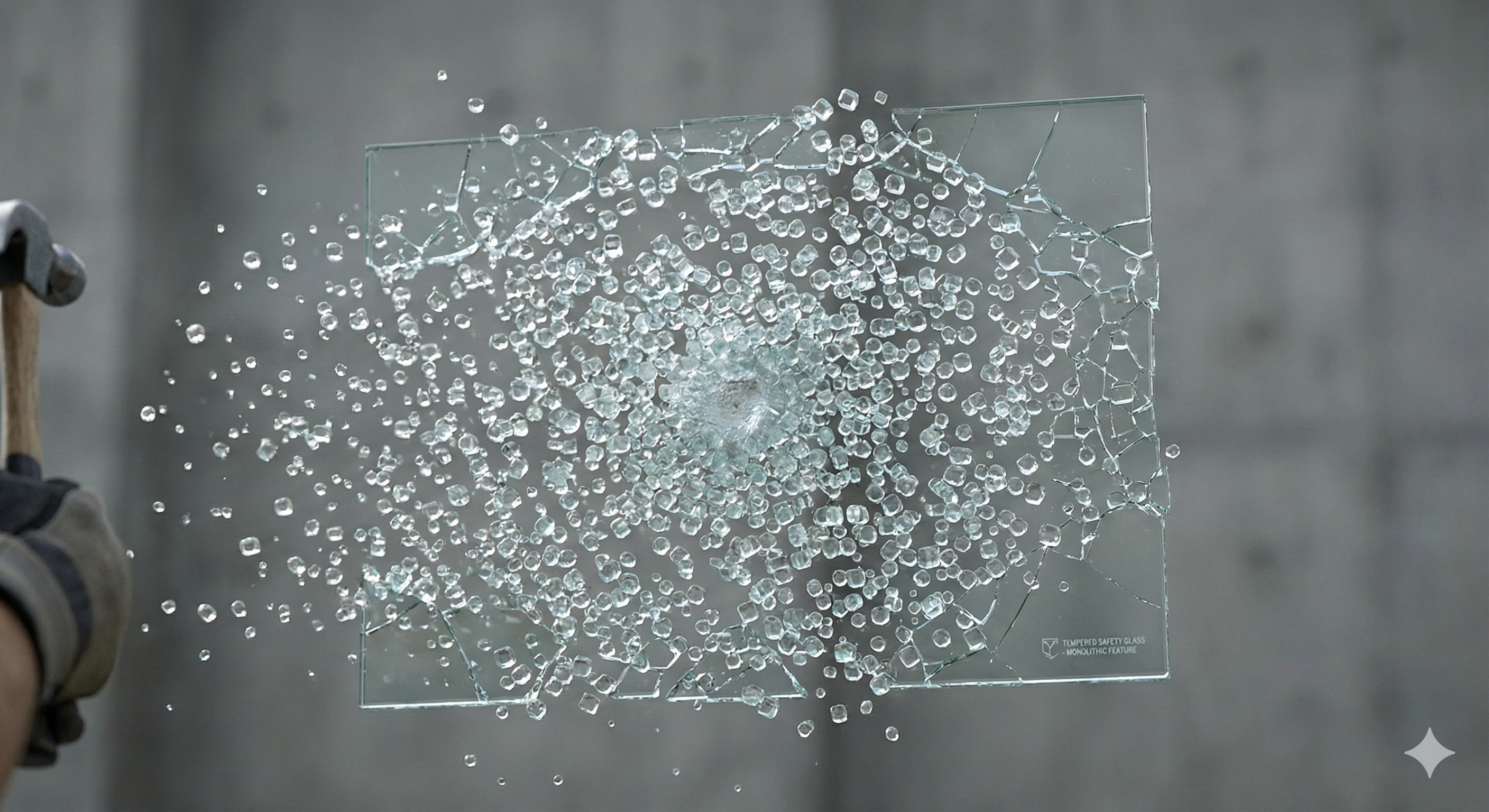

La caractéristique la plus distinctive du verre trempé est son mode de rupture. Si vous frappiez le bord d'un panneau trempé avec un marteau, la feuille entière se briserait instantanément. C'est ce que nous appelons le « pop ». L'énergie stockée dans la couche de tension est libérée d'un seul coup, transformant le panneau en milliers de petits morceaux ressemblant à des cailloux.
Du point de vue de la sécurité, c'est excellent pour prévenir les lacérations profondes. Si un enfant court contre une porte vitrée et la brise, il ne sera pas blessé par de grands éclats semblables à ceux d'une guillotine. Cependant, d'un protection antichute Du point de vue de la sécurité, cela pose un problème. Une fois le verre brisé, la barrière disparaît complètement.
Applications idéales

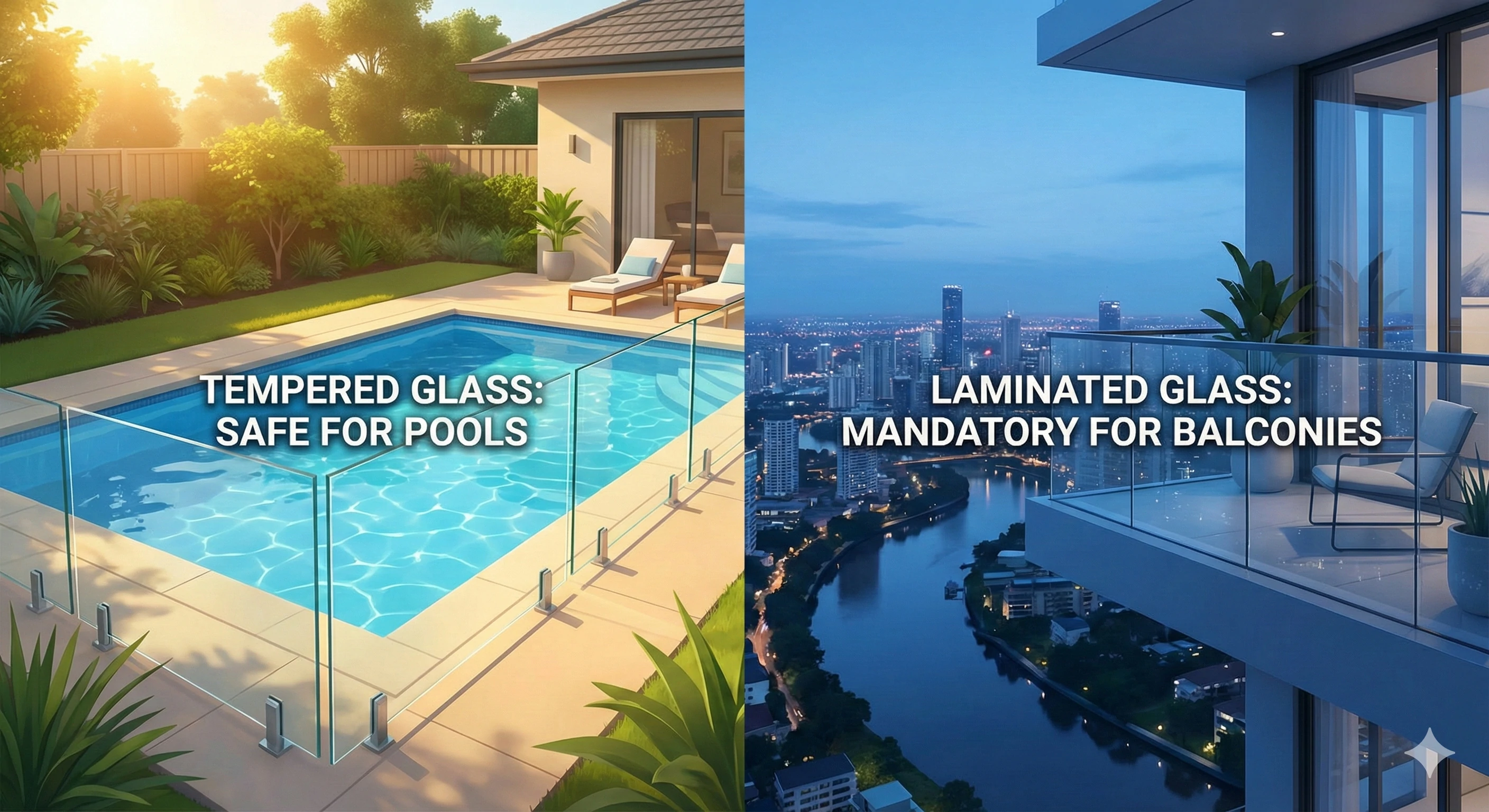

Étant donné que la barrière disparaît en cas de bris, nous recommandons généralement le verre trempé pour les zones où un « trou » dans la clôture n'entraîne pas de chute catastrophique.
-
Clôtures de piscine : si un panneau se brise, le risque est que quelqu'un pénètre dans l'enceinte de la piscine, et non qu'il tombe d'une falaise.
-
Portes de douche : L'objectif principal est d'éviter les coupures, et non d'empêcher une chute de hauteur.
-
Cloisons : Cloisons internes de bureau où la charge due au vent n'est pas un facteur.
Limites structurelles
Il est important de noter que le verre trempé est « monolithique » : il agit comme une seule unité. Il ne dispose pas de la redondance des systèmes feuilletés. Si vous achetez des matériaux pour un projet impliquant des charges de vent élevées ou une élévation importante, le fait de se fier uniquement à la résistance à la traction d'une seule feuille de verre constitue souvent une violation du code.
Qu'est-ce que le verre feuilleté ? (La mise à niveau « sandwich ») ?
Lorsque nous préparons des commandes pour des balcons d'immeubles de grande hauteur ou des espaces commerciaux publics en Europe et aux États-Unis, les spécifications exigent presque exclusivement du verre feuilleté. La fabrication de ce produit implique une autre section de notre usine, où nous utilisons un environnement de « salle blanche » pour assembler le verre. Nous insérons une couche intermédiaire en plastique spécialisée entre deux feuilles de verre, puis nous les collons de manière permanente à haute température et sous haute pression dans un autoclave. Ce processus permet d'obtenir un matériau composite qui résout le principal point faible du verre trempé : la rétention.

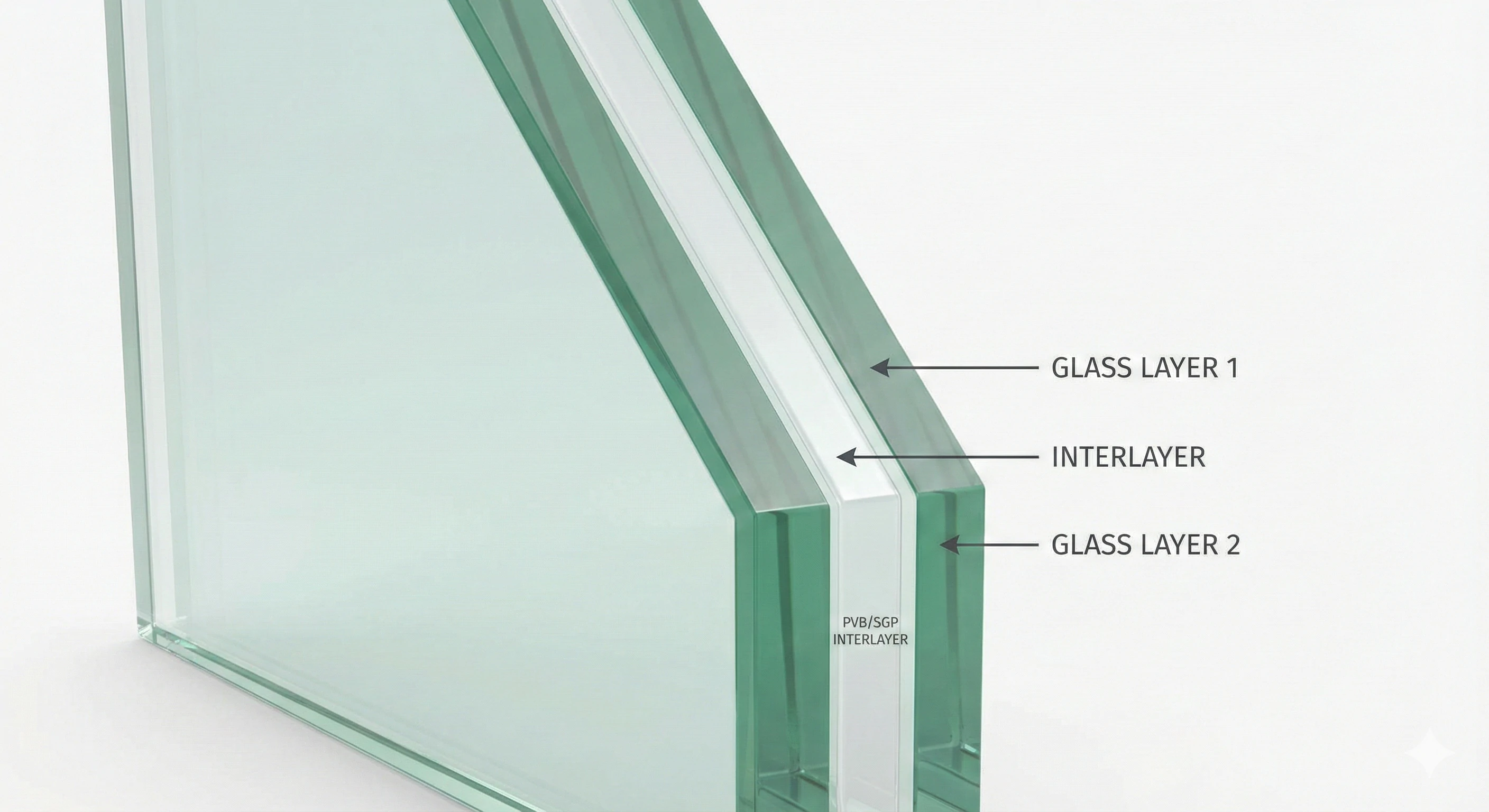

Le verre feuilleté est un matériau de vitrage de sécurité fabriqué en collant deux ou plusieurs feuilles de verre ensemble à l'aide d'une couche intermédiaire en plastique durable, généralement du PVB ou du SGP. Si le verre se brise, les fragments adhèrent à la couche intermédiaire, ce qui permet de maintenir le panneau intact et d'empêcher les personnes ou les objets de tomber à travers.
Pensez au verre feuilleté comme au pare-brise de votre voiture. Si une pierre le heurte, le verre se fissure, mais il ne vous vole pas au visage et le vent ne s'engouffre pas dans le trou. C'est l'effet « sandwich » à l'œuvre.

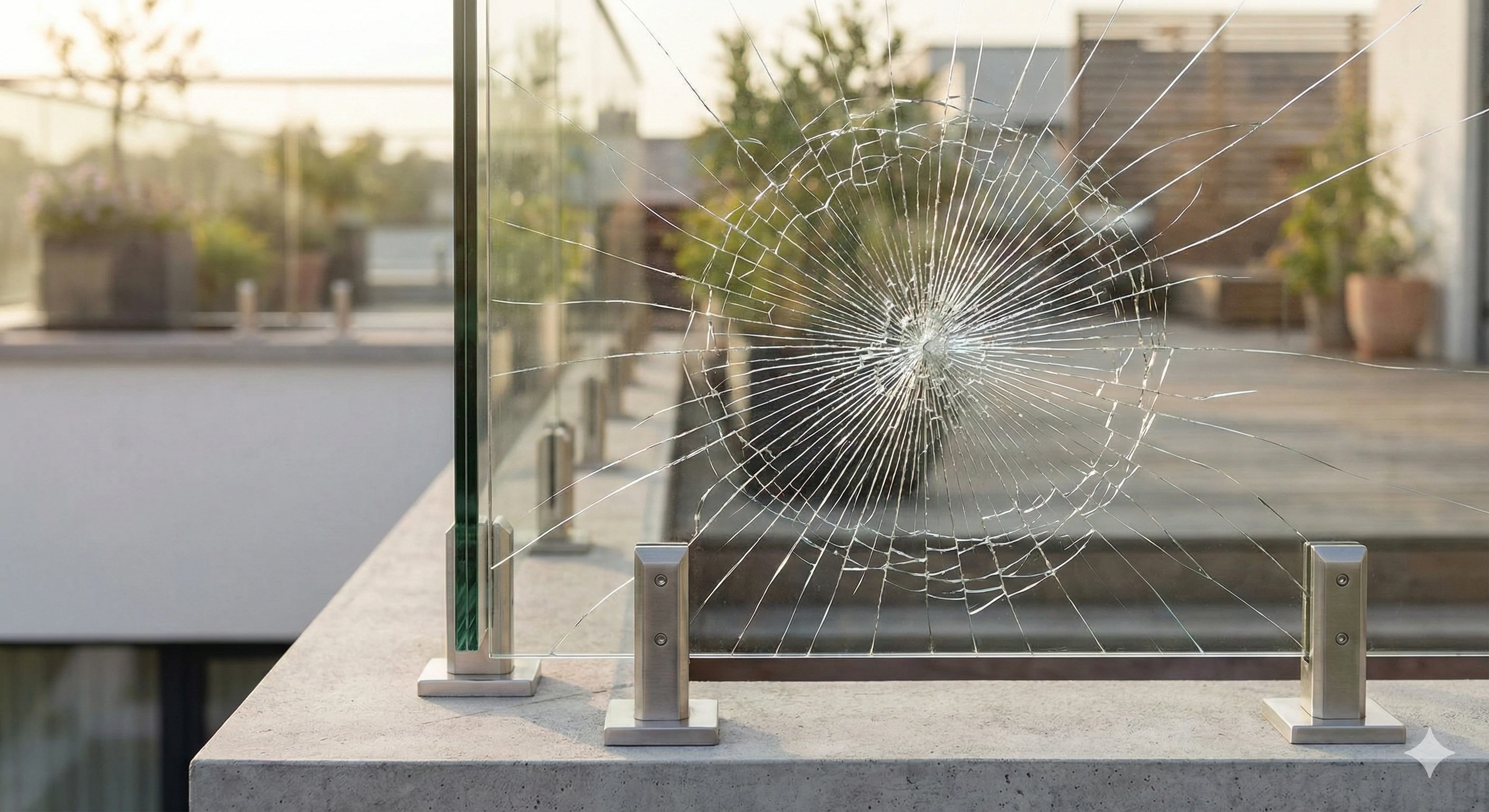

Le motif de rupture « toile d'araignée »
Contrairement au verre trempé qui se brise en morceaux sur le sol, le verre feuilleté conserve sa structure. En cas de choc, les feuilles de verre peuvent se briser, mais elles restent collées à la couche intermédiaire. Cela crée un motif en « toile d'araignée ». Le panneau reste suffisamment rigide pour rester dans le rail ou les tenons de la balustrade.
-
Intégrité de la barrière : la rampe continue de fonctionner comme une barrière même après s'être brisée.
-
Protection contre les chutes : empêche une personne de tomber à travers la vitre.
-
Confinement des débris : empêche les éclats de verre de blesser les piétons en contrebas (essentiel pour les auvents suspendus).
Variations de composition
Nous pouvons fabriquer du verre feuilleté à partir de différentes combinaisons. La plus courante pour les garde-corps est la suivante : Trempé-feuilleté. Ceci utilise deux feuilles de verre trempé pour plus de résistance, collées entre elles par une couche intermédiaire.
-
Laminé recuit : Utilise du verre brut. S'il se brise, il se fissure comme une vitre, mais reste en place. Principalement utilisé dans l'insonorisation ou la découpe de matériaux.
-
Feuilleté renforcé à chaud : plus résistant que le verre recuit, mais pas complètement trempé.
Comparaison des propriétés physiques
| Caractéristique | Verre trempé (monolithique) | Verre feuilleté (trempé-feuilleté) |
|---|---|---|
| Structure | Une seule couche de verre | Deux couches + intercalaire |
| Résistance aux chocs | Élevée (4 à 5 fois supérieure à celle du verre brut) | Élevée (protection double couche) |
| Résultat en cas de casse | Se brise en petits morceaux | Se fissure mais reste en un seul morceau |
| Barrière après rupture | Aucune (trou ouvert) | Maintenue (empêche les chutes) |
| Esthétique des bords | Bords nets et polis | Lignes « sandwich » visibles sur les bords |
| Risque d'humidité | Aucun | Risque de délamination si les bords sont exposés |
Analyse approfondie : les intercalaires (PVB vs SGP) ?
Un problème fréquent que nous rencontrons chez nos clients concerne le type spécifique d'intercalaire utilisé. Tous les intercalaires « en plastique » ne sont pas identiques. Nous avons vu des cas où un client spécifiait un intercalaire standard pour un garde-corps sans cadre dans une zone exposée aux ouragans, pour finalement constater que les panneaux claquaient dangereusement au vent. Cela se résume généralement au choix entre Butyral de polyvinyle et SentryGlas® Plus (SGP). Il est essentiel de comprendre cette différence lorsque vous importez des ferrures pour verre qui doivent supporter des charges structurelles lourdes sans main courante supérieure.
Le PVB est un intercalaire standard flexible adapté aux garde-corps soutenus, tandis que le SGP (SentryGlas) est un intercalaire ionoplastique rigide 100 fois plus rigide et 5 fois plus résistant. Le SGP maintient le verre debout après une rupture, ce qui le rend indispensable pour les applications sans cadre ou exposées à des vents violents.
Le choix de l'intercalaire détermine l'ingénierie structurelle de l'ensemble du système de garde-corps. Ce n'est pas seulement une question de prix, c'est une question de physique.
1. PVB (polyvinylbutyral)
Le PVB est la norme dans l'industrie. Il est souple, flexible et possède d'excellentes propriétés d'insonorisation.
-
L'effet « rabat-joie » : Le PVB étant souple, si les deux feuilles de verre se brisent, l'intercalaire ne peut pas supporter le poids du verre. Le panneau se pliera comme une couverture mouillée.
-
Utilisation : Le PVB convient parfaitement si le verre est entièrement encadré ou s'il existe une main courante structurelle reliant les panneaux. La main courante maintient le verre en place s'il se brise. Cependant, pour une vue entièrement sans cadre, le PVB peut présenter un risque.
2. SGP (SentryGlas® Plus)
Le SGP est un intercalaire ionoplastique développé à l'origine par DuPont (aujourd'hui Kuraray). Il s'agit d'une véritable révolution pour les architectes.
-
Rigidité : Il est 100 fois plus rigide que le PVB.
-
Résistance après bris : Si les deux feuilles de verre se brisent, le La couche intermédiaire est suffisamment solide pour maintenir le verre essentiellement à la verticale tout seul. Elle ne se replie pas.
-

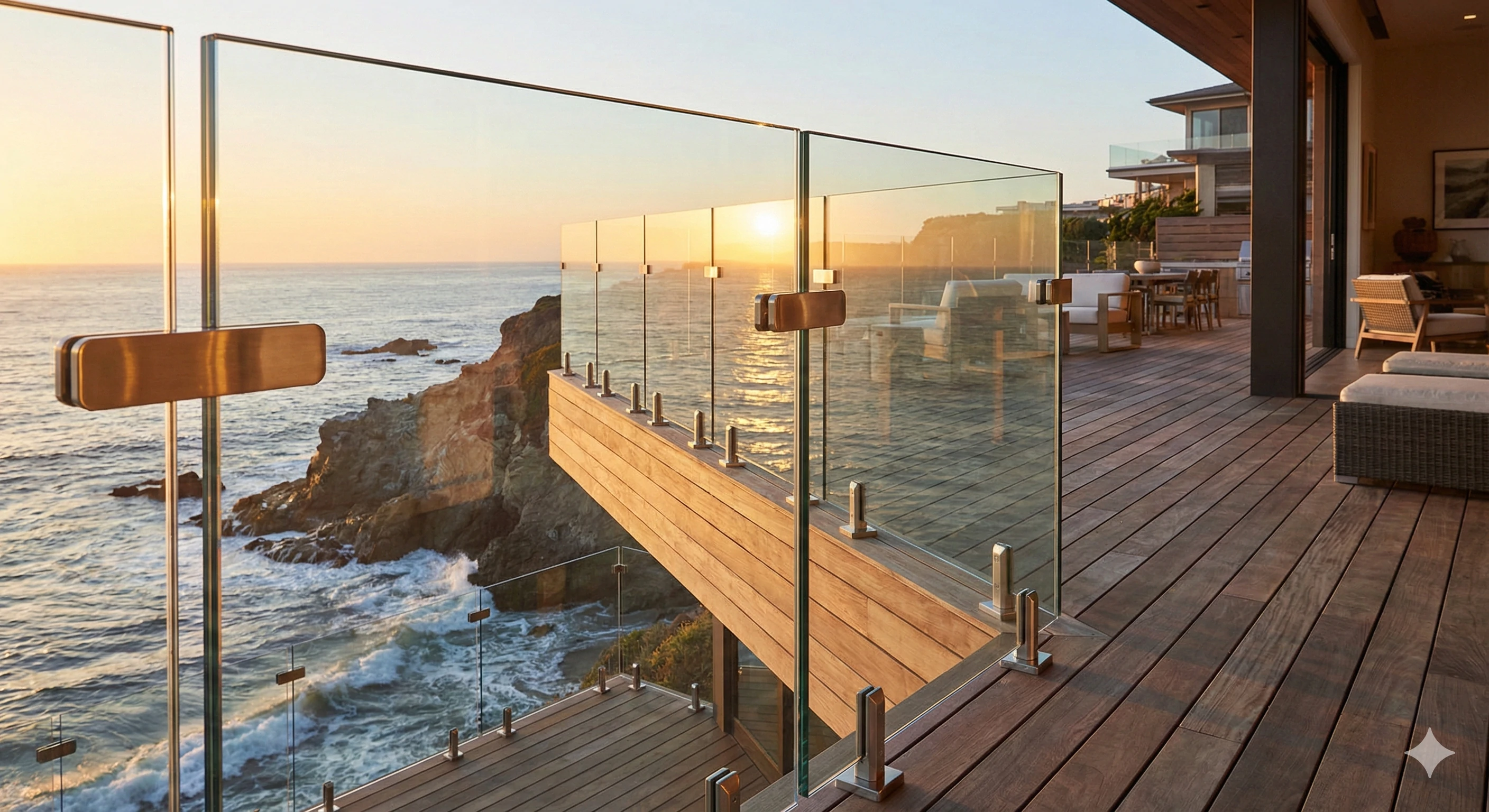

Durabilité : le SGP est plus résistant à l'humidité et au jaunissement, ce qui le rend plus adapté aux applications à bords ouverts près de l'océan.
Concevez votre sélection
Lorsque nous fournissons des accessoires pour vitrages tels que nos charnières hydrauliques Aleader ou nos goujons à usage intensif, nous devons connaître l'intercouche. Si vous utilisez du SGP, nous pouvons souvent utiliser moins de raccords par mètre, car le verre lui-même agit comme une poutre structurelle.
Matrice des performances intercouches
| Caractéristique | Intercalaire PVB | Intercalaire SGP (SentryGlas) |
|---|---|---|
| Rigidité | Flexible (élastique) | Rigide (structurel) |
| Après la rupture | Effondrements/Pliages | Reste debout |
| Résistance à l'humidité | Moyenne (peut se délaminer) | Excellente (qualité marine) |
| Résistance aux UV | Bonne | Supérieure (ne jaunit pas) |
| Coût | Standard | Premium (élevé) |
Codes du bâtiment : quand devez-vous utiliser du bois lamellé-collé ?
Nous investissons considérablement pour tenir notre équipe informée des normes internationales en matière de construction, en particulier les normes Code international du bâtiment pour les États-Unis et le NCC (National Construction Code) pour l'Australie. Ces dernières années, nous avons observé un changement radical dans la réglementation. Auparavant, le verre trempé était acceptable presque partout. Aujourd'hui, les inspecteurs rejettent les projets qui utilisent du verre trempé monolithique dans les zones surélevées. Il s'agit d'un détail crucial pour les responsables des achats : acheter du verre trempé moins cher aujourd'hui pourrait signifier devoir tout démolir plus tard si le code exige un laminage.
Les codes du bâtiment exigent généralement l'utilisation de verre feuilleté pour toute balustrade protégeant contre une chute d'au moins 1 mètre (4 pieds) lorsqu'il n'y a pas de main courante supérieure. Cela garantit que si le verre se brise, la barrière reste en place pour empêcher une personne de tomber dans le vide.
La logique derrière ces modifications du code est sombre, mais nécessaire. Il y a eu des incidents où le verre trempé des balcons des immeubles de grande hauteur s'est brisé en raison d'inclusions de sulfure de nickel (rupture spontanée) ou d'un impact. Une fois le verre brisé, les personnes qui s'y appuyaient ont perdu l'équilibre et sont tombées.
La règle relative à la « protection contre les chutes »
Si le verre est le seul élément empêchant une chute, il doit être feuilleté.
-
États-Unis (IBC 2015+) : Le verre feuilleté est obligatoire pour les mains courantes et les garde-corps. Il existe toutefois une exception : vous pouvez utiliser du verre trempé. si Il existe un rail supérieur capable de supporter la charge même si le verre est absent. Mais pour obtenir l'aspect « sans cadre » très apprécié, sans capuchon métallique supérieur, le verre feuilleté est obligatoire.
-
Australie (AS 1288) : Extrêmement strict. Toute chute continue nécessite du verre feuilleté ou un rail supérieur structurel qui relie trois panneaux. Veuillez vous reporter à la Code national de la construction pour des modifications spécifiques.
La règle relative aux vitrages suspendus
C'est un autre domaine où nous constatons une certaine confusion. Tout verre installé au-dessus de la tête (comme un auvent, une lucarne ou un toit de pergola) doit être plastifié.
-
Pourquoi ? Si une verrière trempée se brise, 50 kg de morceaux de verre tombent sur les personnes se trouvant en dessous.
-
La solution feuilletée : si le verre feuilleté se brise au-dessus de la tête, la feuille reste dans le cadre, protégeant ainsi les personnes se trouvant en dessous jusqu'à ce qu'il puisse être remplacé.
Éviter le refus à la douane ou sur le site
Nous conseillons toujours à nos clients de vérifier les modifications apportées à leur réglementation locale. Bien que nous fabriquions nos produits selon les normes les plus strictes, leur « adéquation » est déterminée par la réglementation locale. Nous pouvons marquer le verre avec les informations nécessaires. Conseil de certification des vitrages de sécurité ou des marquages CE, mais le type de verre doit être adapté à l'élévation.
Compatibilité matérielle (pourquoi est-ce important pour vous) ?
En tant que fabricant de quincaillerie pour verre, c'est dans cette section que nous constatons le plus d'erreurs pratiques sur les chantiers. Vous ne pouvez pas simplement remplacer le verre trempé par du verre feuilleté et vous attendre à ce que les mêmes fixations fonctionnent. Le verre feuilleté est plus épais et possède des propriétés chimiques différentes qui interagissent avec nos pinces et embouts en acier inoxydable. Nous recevons souvent des e-mails urgents d'installateurs qui demandent des joints en caoutchouc différents, car ils n'ont pas tenu compte de l'épaisseur supplémentaire de l'intercalaire lors de la commande de leurs embouts.
Le verre feuilleté est plus épais que le verre trempé en raison de la couche intermédiaire, ce qui nécessite des ferrures et des joints de dimensions compatibles. De plus, sa compatibilité avec les coulis chimiques est limitée, car le ciment standard peut provoquer la délamination de la couche intermédiaire au fil du temps.
Le diable est dans les détails. Une légère erreur dans le calcul de l'épaisseur du verre peut faire la différence entre une installation sûre et un panneau instable.
Fluage d'épaisseur
Le verre trempé standard est disponible en épaisseurs rondes : 10 mm, 12 mm, 15 mm.
Le verre feuilleté est la somme du verre et de l'intercalaire.
-
Spécifications courantes : deux feuilles de verre de 6 mm + une couche intermédiaire de 1,52 mm.
-
Épaisseur totale : 13,52 mm.
-
Le problème : si vous avez acheté une pince conçue exclusivement pour du verre de 12 mm, un panneau de 13,52 mm risque de ne pas s'adapter, ou alors les joints en caoutchouc seront comprimés si fortement que la pince ne fonctionnera pas.
-
La solution : nous fournissons des robinets réglables et des jeux de joints spécialisés (par exemple, des joints en caoutchouc spécifiques de 13,52 mm) pour s'adapter à cette variation.
Le problème du « coulis »
Pour les rainures de base des chaussures, les installateurs utilisent souvent un coulis à base de ciment pour maintenir le verre en place.
-
Risque : Le ciment est très alcalin. S'il entre en contact avec la couche intermédiaire en PVB exposée au bord inférieur du verre, il peut provoquer une réaction chimique qui rend le plastique blanc et le sépare du verre (délamination).
-
Atténuation : lorsque vous utilisez du verre feuilleté, vous devez utiliser un silicone à durcissement neutre ou un coulis spécifique non expansif approuvé pour le verre feuilleté. Vous pouvez également utiliser des systèmes de serrage mécaniques à vitrification sèche (cônes) qui évitent complètement l'utilisation de produits chimiques.
Alignement des bords
Avec le verre trempé monolithique, le bord est une surface lisse unique. Avec le verre feuilleté, vous avez deux feuilles. Pendant la fabrication, si ces deux feuilles ne sont pas parfaitement alignées avant l'autoclave, vous obtenez des bords « décalés » ou « en escalier ».
-
Impact esthétique : Les projets haut de gamme exigent des « bords affleurants polis ». Nous veillons à ce que notre tolérance d'alignement soit comprise entre +/- 1 mm afin de garantir un toucher lisse, ce qui est essentiel pour les mains courantes où les utilisateurs passent leurs mains le long du verre.
Liste de contrôle du matériel pour le verre feuilleté
| Composant matériel | Problème avec le verre feuilleté | Solution / Exigence |
|---|---|---|
| Robinetterie en verre | La largeur de la fente est trop étroite | Commandez des robinets avec des plaques/joints de 13,52 mm ou 17,52 mm. |
| Chaussures de base | Le coulis réagit avec la couche intermédiaire | Utilisez des systèmes de vitrification à sec mécaniques ou un coulis neutre. |
| Tube de main courante | La fente en caoutchouc est trop serrée | Assurez-vous que l'insert en caoutchouc est adapté à l'épaisseur réelle. |
| Pinces à verre | Désalignement des trous des goupilles de sécurité | Assurez-vous que les trous dans le verre sont percés de manière à s'adapter à l'épaisseur de l'intercalaire. |
Comparaison des coûts ?
Nous comprenons que le prix est un facteur déterminant pour nos distributeurs et nos partenaires grossistes. Lorsque nous fournissons des devis, il y a souvent un « choc des prix » lorsque l'on passe d'une clôture de piscine trempée standard à une balustrade de balcon feuilletée. Le processus de fabrication du verre feuilleté est environ trois fois plus long que celui du verre trempé, il nécessite plus d'énergie, des matières premières coûteuses (la couche intermédiaire) et offre un rendement moindre. Il est essentiel de communiquer la proposition de valeur à vos clients finaux afin qu'ils comprennent où va leur argent.
Le verre trempé est l'option de base la plus abordable, tandis que le verre feuilleté PVB coûte environ deux fois plus cher et que le verre feuilleté SGP peut coûter trois à quatre fois plus cher. Cette augmentation de prix reflète les étapes de fabrication supplémentaires, les coûts des matériaux et les performances de sécurité supérieures.
Même si tout le monde souhaite faire des économies, la « taxe de sécurité » est un élément incontournable de la construction moderne.
La ventilation des coûts
Pourquoi la différence de prix est-elle si importante ?
-
Matériau : Vous achetez littéralement deux morceaux de verre au lieu d'un seul. Cela double immédiatement le coût du verre flotté brut.
-
Traitement : Nous devons polir les bords de deux feuilles, les laver, les assembler dans une salle propre (à humidité contrôlée) et les passer dans un cela prend plusieurs heures.
-
L'intercalaire : le SGP est un matériau breveté nettement plus coûteux que le PVB générique.
Calcul de la valeur à long terme
Lorsque vous discutez du coût avec un client, tenez compte de la responsabilité.
-
Scénario A : Vous installez un verre trempé moins cher sur un balcon. Il se brise. Vous devez payer pour un dépannage d'urgence, commander en urgence un panneau de remplacement et payer la main-d'œuvre pour le réinstaller. De plus, vous courez le risque de responsabilité civile lié au trou béant.
-
Scénario B : Vous installez du verre feuilleté. Il se fissure. La barrière reste sûre. Vous pouvez commander un remplacement dans un délai standard. Aucun panneau de protection d'urgence n'est nécessaire.
Choisir le « point idéal »
Pour de nombreux projets résidentiels, le verre feuilleté PVB est le compromis idéal. Il offre la conformité aux normes de sécurité requises par le code sans le coût extrême du SGP. Nous ne recommandons généralement le SGP que pour :
-
Zones touchées par les ouragans/cyclones.
-
Garde-corps entièrement sans cadre (sans capuchon supérieur) dans les zones exposées à des vents violents.
-
Projets commerciaux à forte affluence.
Conclusion
Le choix entre le verre trempé et le verre feuilleté est rarement une simple question de préférence esthétique : il est généralement dicté par les normes de sécurité et l'emplacement physique de l'installation.
-
Choisissez le verre trempé pour les applications au niveau du sol, telles que les clôtures de piscine ou les cloisons intérieures, où il n'y a pas de risque de chute.
-
Optez pour le verre feuilleté pour tout balcon, mezzanine ou terrasse surélevée où la protection des personnes contre les chutes est une priorité.
-
Vérifiez votre intercalaire : utilisez du PVB pour les applications standard avec cadre/main courante, et passez au SGP pour un aspect sans cadre hautement performant.
Chez Aleader, nous ne nous contentons pas de plier l'acier ; nous vous aidons à concevoir des systèmes de garde-corps en verre sûrs, conformes et esthétiques. En vous assurant que vous disposez des spécifications de verre appropriées, vous protégez votre entreprise contre toute responsabilité et garantissez à vos clients un produit durable.
Vous commandez du verre ? Assurez-vous d'avoir le matériel adéquat pour le soutenir. Découvrez nos robinets réglables pour verre feuilleté (adaptés à des diamètres de 13,52 mm à 21,52 mm).
Acheter des robinets à usage intensif
Foire aux questions
Le verre feuilleté est-il plus résistant que le verre trempé ?
Il n'est pas nécessairement « plus résistant » aux chocs, mais il est « plus sûr ». Le verre feuilleté est en fait constitué de deux feuilles de verre trempé collées ensemble, ce qui lui confère la résistance aux chocs du verre trempé et la sécurité de l'intercalaire.
Puis-je utiliser du verre feuilleté pour une clôture de piscine ?
Oui, mais c'est souvent excessif. Le verre trempé standard est la norme dans l'industrie pour les clôtures de piscine, car le risque de chute est faible et l'humidité peut parfois endommager les bords exposés du verre feuilleté au fil du temps (délamination). ).
Que signifie 6+1,52+6 ?
Il s'agit d'un code couramment utilisé dans les plans architecturaux. Il signifie : vitre de 6 mm + intercalaire de 1,52 mm + vitre de 6 mm. Épaisseur totale = 13,52 mm. Veuillez vérifier les exigences spécifiques en matière d'épaisseur dans la norme AS 1288. ou votre code local.
