Lorsque nous examinons de nouveaux modèles dans notre usine, nous voyons souvent des clients qui utilisent indifféremment les termes « hélice » et « turbine ». Ces deux composants sont équipés de pales rotatives et servent à déplacer des fluides, ce qui rend cette confusion compréhensible. Cependant, l'utilisation d'un composant inadapté à votre machine peut entraîner d'importantes pertes d'efficacité et défaillance mécanique . Nous avons passé des années à perfectionner le moulage de ces pièces rotatives, et nous savons que leurs différences sont fondamentales pour le fonctionnement de votre équipement.
La principale différence réside dans le fait qu'une hélice est conçue pour faire avancer un véhicule en créant une poussée grâce à un flux axial, tandis qu'une turbine est conçue pour faire circuler un fluide dans un tuyau ou un carter en créant une pression grâce à une force radiale ou centrifuge.
Comprendre ces différences mécaniques est la première étape pour choisir le processus de fabrication adapté à votre projet industriel ou maritime. Examinons les principes physiques qui les distinguent.
1. La physique de l'écoulement : axial ou radial ?
D'après notre expérience dans l'exportation de matériel de haute précision vers les États-Unis et l'Europe, nous avons constaté que le sens d'écoulement du fluide est le moyen le plus fiable d'identifier ces pièces. Lorsque nos ingénieurs analysent un dessin, la première chose qu'ils examinent est l'angle des pales par rapport à l'arbre. Cela permet de déterminer si l'énergie est poussée vers l'arrière ou projetée sur le côté.
Une hélice crée un flux axial où le fluide se déplace parallèlement à l'arbre pour générer une poussée, tandis qu'une turbine crée un flux radial en aspirant le fluide vers le centre et en le projetant vers l'extérieur à un angle de 90 degrés à l'aide de la force centrifuge.
Comprendre le flux axial dans les hélices

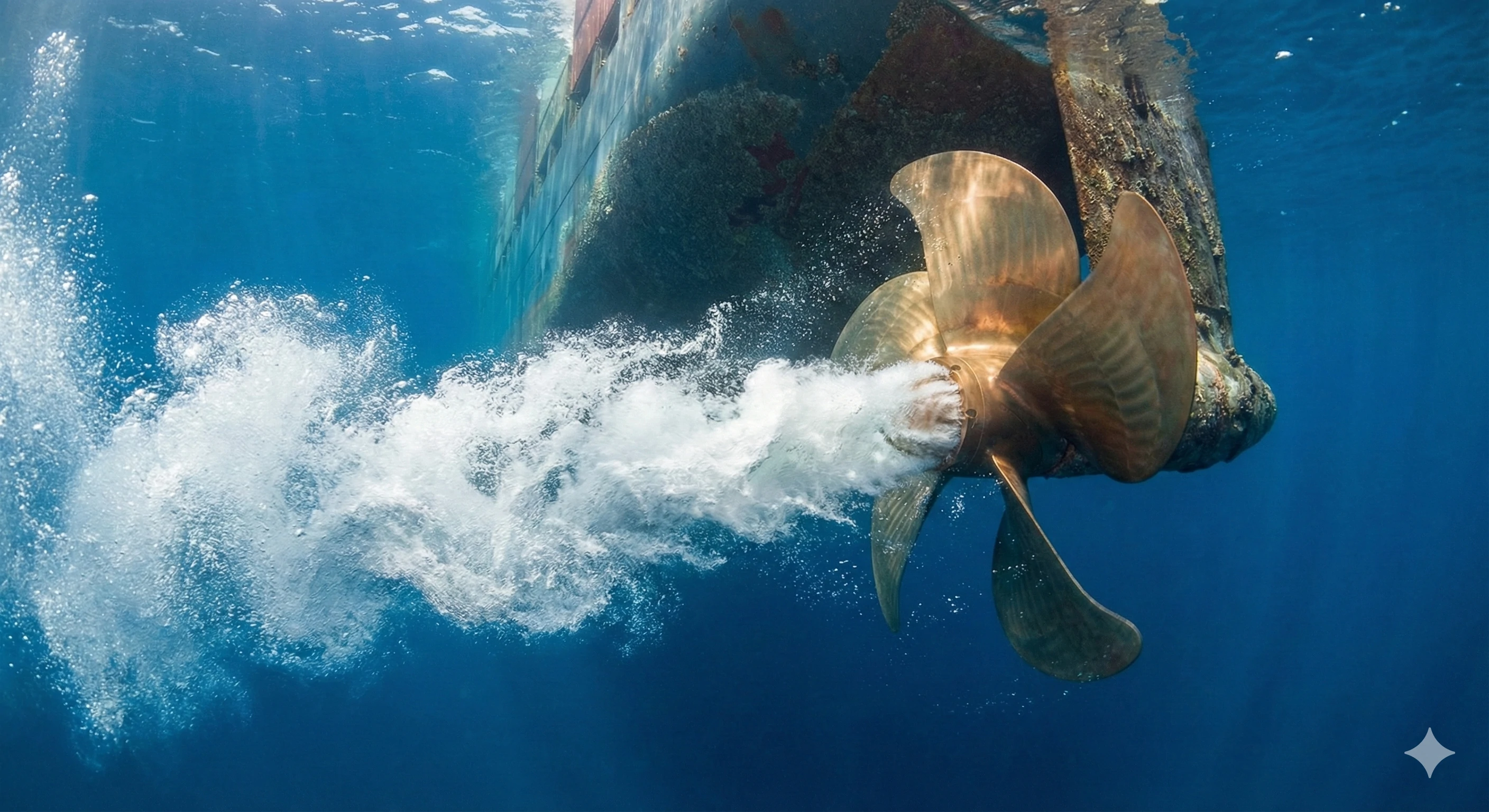

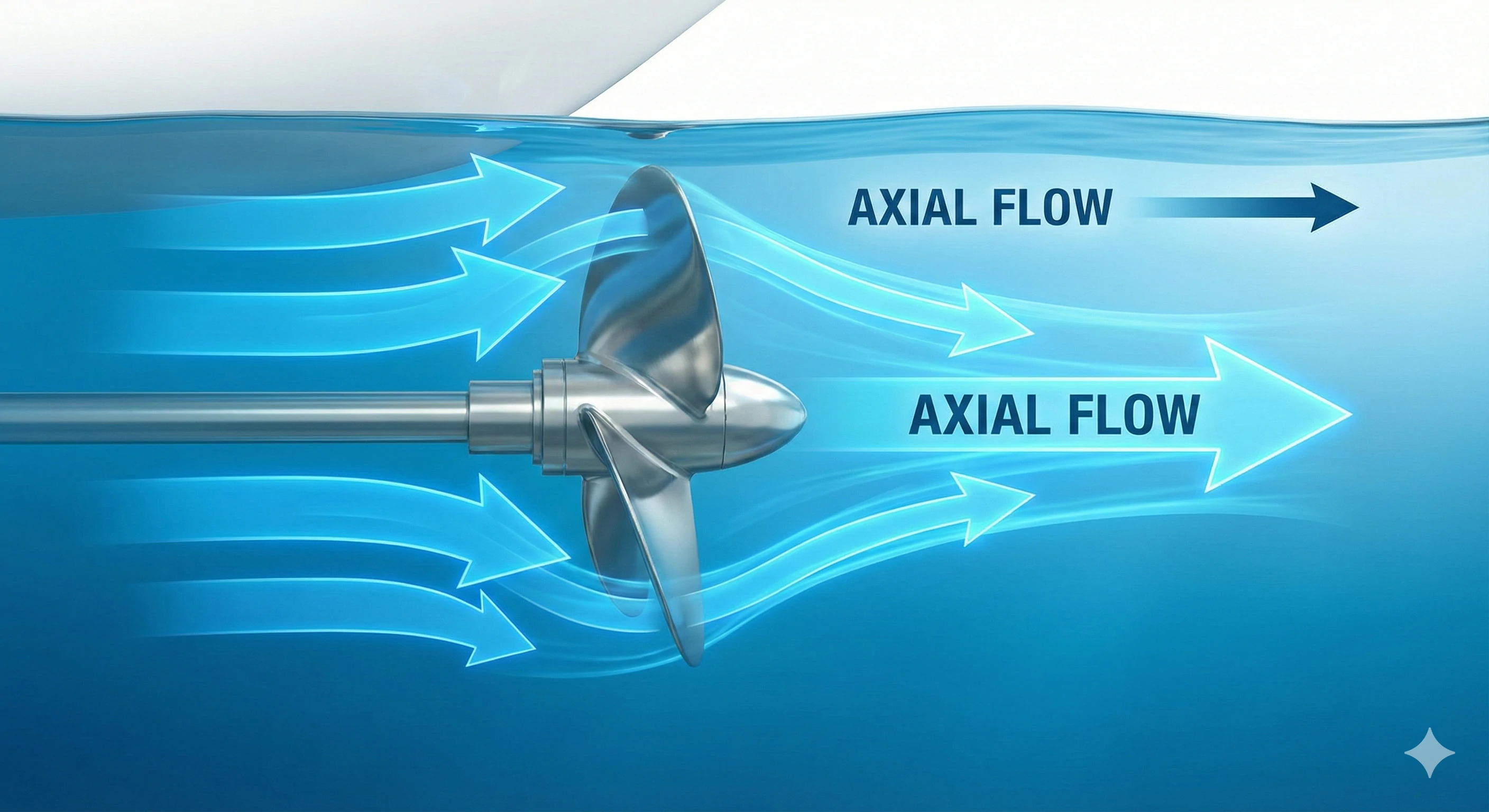

Les hélices sont les « vis » du monde mécanique. Lorsqu'une hélice tourne, elle saisit le fluide (eau ou air) et le pousse directement derrière les pales. Selon Troisième loi de Newton , cette action crée une réaction égale et opposée qui propulse le navire vers l'avant. On parle alors d'écoulement axial, car le fluide se déplace selon le même axe que l'arbre rotatif.
Comprendre le flux radial dans les roues à aubes

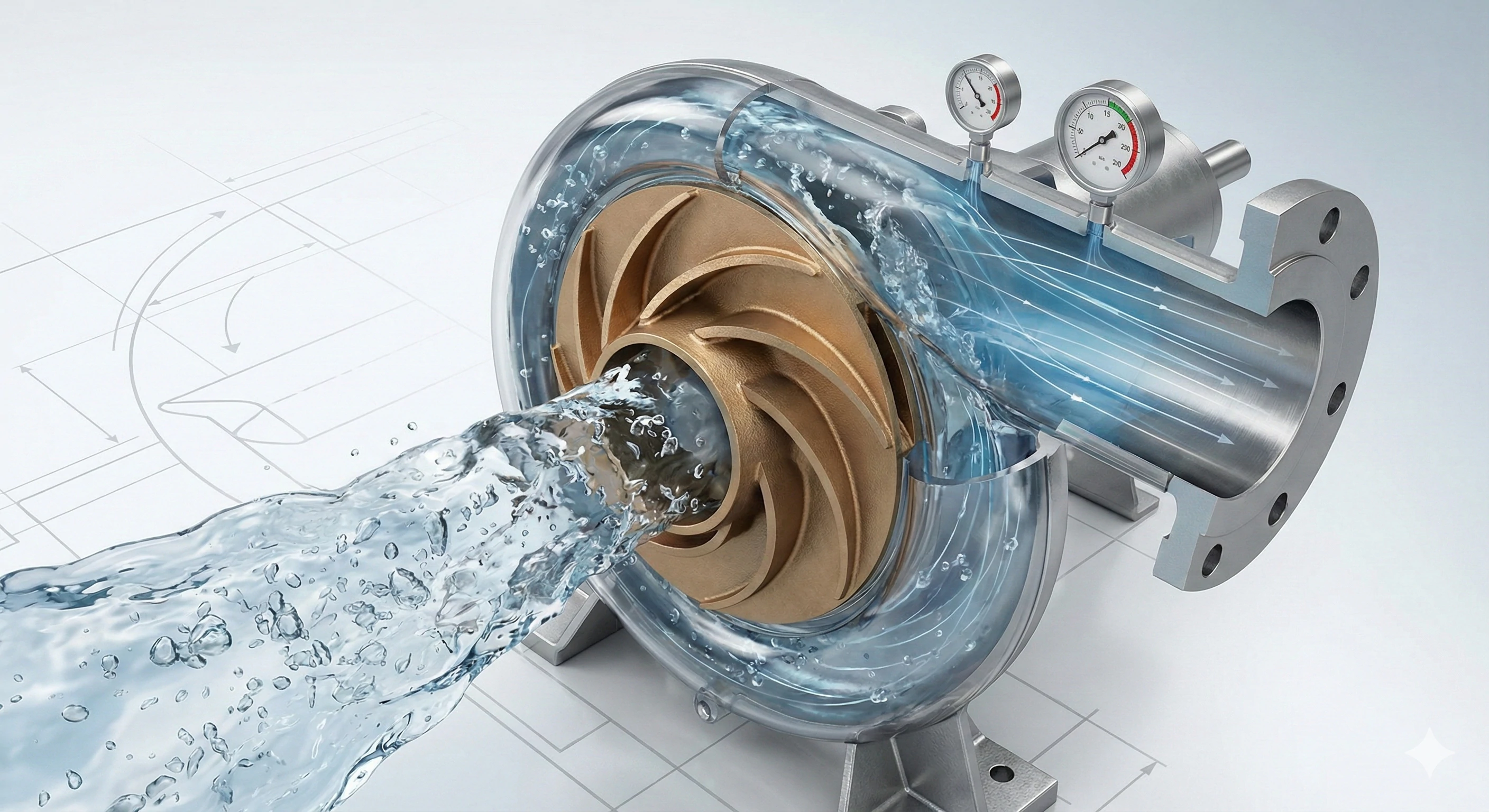

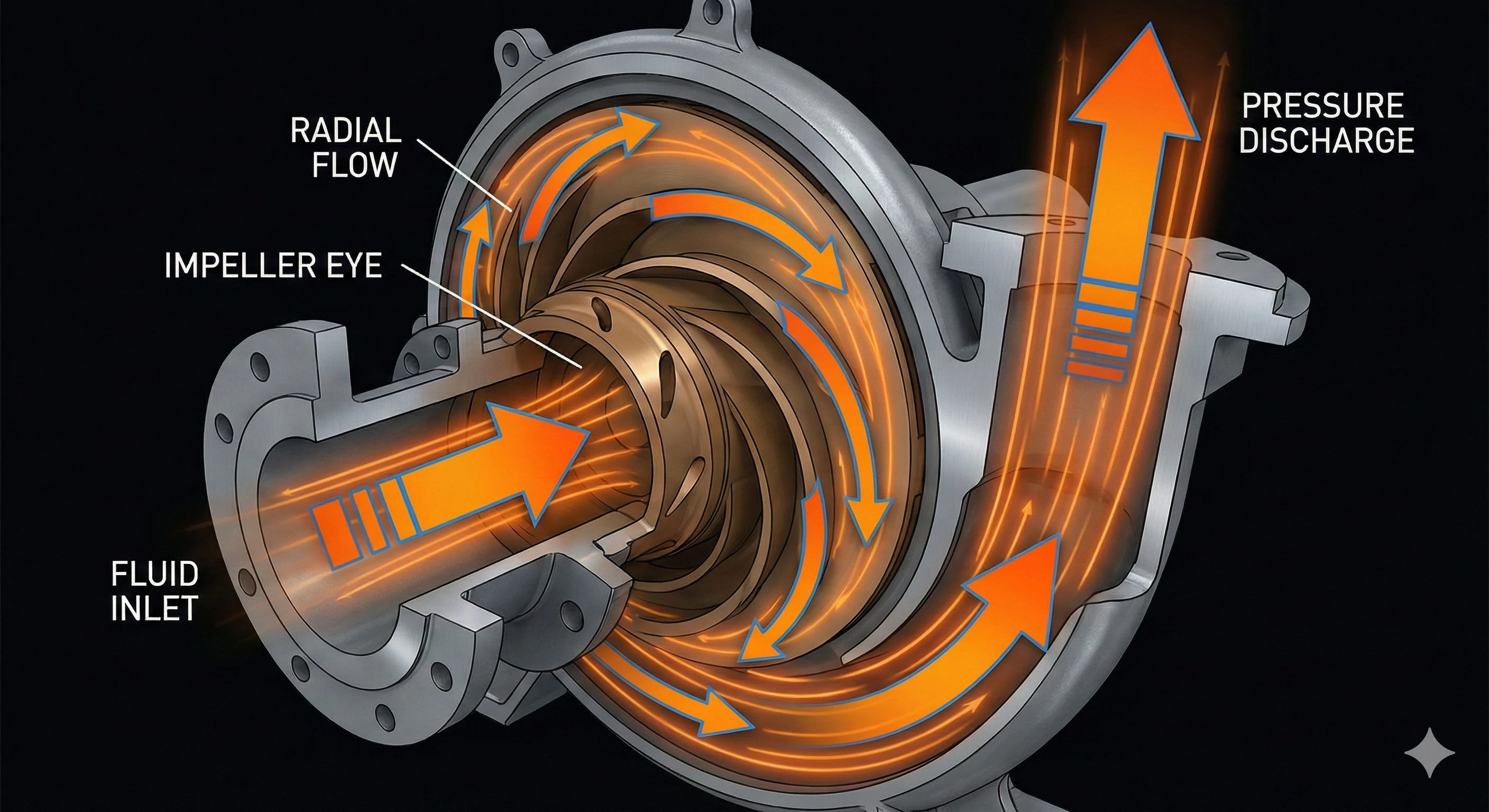

Les turbines fonctionnent différemment. Elles se trouvent presque toujours à l'intérieur d'un boîtier. Le fluide pénètre dans l'« œil » ou le centre de la turbine. Lorsque les pales tournent, elles utilisent force centrifuge pour accélérer le fluide et le projeter vers le bord extérieur du boîtier. Cette transition du centre vers le bord correspond à un écoulement radial, qui est excellent pour créer une pression élevée plutôt qu'une vitesse élevée.
Comparaison des caractéristiques d'écoulement
| Caractéristique | Hélice (axiale) | Turbine (radiale) |
|---|---|---|
| Direction du fluide | Parallèle à l'arbre | Perpendiculaire à l'arbre |
| Force primaire | Poussée | Force centrifuge |
| Vitesse typique | Vitesse de sortie élevée | Pression interne élevée |
2. L'objectif : poussée ou pression ?
Notre chaîne de production répond à diverses demandes concernant les transmissions marines et les pompes industrielles. Nous avons appris que la « fonction » prévue de la pièce détermine toute sa géométrie. Une hélice est un outil de mobilité, tandis qu'une turbine est un outil de transport. Si vous devez déplacer un bateau dans l'océan, vous avez besoin d'une hélice ; si vous devez déplacer de l'eau dans la plomberie d'un bâtiment, vous avez besoin d'une turbine.
Le but principal d'une hélice est de générer une poussée pour déplacer un véhicule dans un fluide, tandis que le but d'une turbine est de créer une pression (hauteur) pour déplacer le fluide lui-même à travers un système ou un tuyau restreint.
La puissance de la poussée
Pour une hélice, le paramètre clé est la force qu'elle peut exercer sur l'eau environnante pour atteindre une vitesse spécifique. Notre équipe se concentre sur le « pas » de l'hélice, qui correspond à la distance qu'elle parcourt en une seule rotation. Un pas plus élevé signifie généralement une vitesse plus élevée, mais nécessite un couple plus important de la part du moteur.

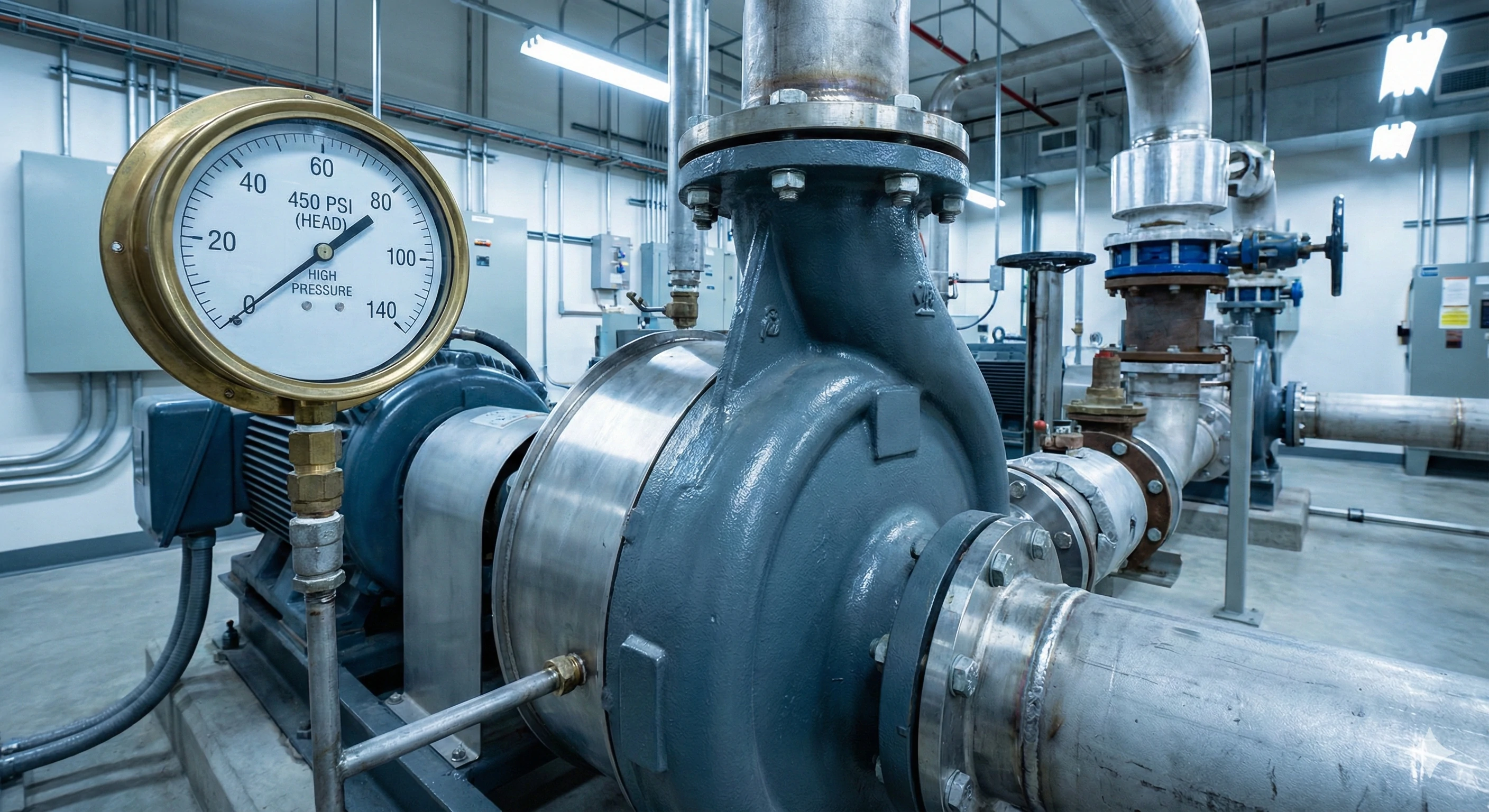

La science de la pression et de la hauteur
Dans le domaine des pompes, on parle de « hauteur de refoulement ». Il s'agit de la hauteur à laquelle une turbine peut soulever une colonne de liquide. Comme la turbine est fermée, elle peut accumuler une énergie importante dans le fluide. Cette énergie permet au liquide de surmonter la friction dans les longs tuyaux ou d'atteindre des hauteurs élevées dans un gratte-ciel.
Tableau des indicateurs de performance
| Composant | Indicateur clé de performance | Application industrielle |
|---|---|---|
| Hélice | Nœuds / Poussée (Lbf) | Construction navale, aviation |
| Turbine | GPM / Hauteur (pieds) | Traitement chimique, CVC |
3. L'environnement : ouvert ou fermé ?
Lorsque nous calibrons nos moules de fabrication, nous devons tenir compte de l'emplacement de la pièce. Une hélice est un composant « social » : elle a besoin de beaucoup d'espace libre et d'un apport constant de fluide neuf pour fonctionner efficacement. Une turbine, en revanche, est un composant « solitaire ». Elle est totalement inutile sans son boîtier, que nous appelons la volute.
Les hélices fonctionnent dans des environnements ouverts comme la mer ou l'air pour déplacer des masses, tandis que les turbines doivent fonctionner à l'intérieur d'un boîtier étanche et fermé pour capter et canaliser la pression générée par les pales en rotation.
Pourquoi les hélices ont besoin d'eau libre
Si vous placez une hélice dans une boîte étroite, elle se cavitera rapidement et perdra toute son efficacité. Elle dépend d'un flux constant de fluide « non perturbé » entrant dans les pales. C'est pourquoi vous voyez les hélices des bateaux dépasser de l'arrière de la coque en pleine mer.
Le rôle du carter en volute
Le boîtier de la turbine est tout aussi important que la turbine elle-même. Lorsque l'eau est projetée vers l'extérieur par la turbine, le volute capture cette eau qui s'écoule rapidement et la ralentit. Ce processus convertit énergie cinétique (vitesse) en énergie potentielle (pression). Sans le revêtement, l'eau serait simplement projetée dans toutes les directions sans passer par le tuyau d'évacuation.
4. Fabrication : le défi du moulage ?
Dans notre usine de Rizhao, nous sommes spécialisés dans les géométries complexes requises pour ces pièces. Les hélices et les turbines sont toutes deux dotées d'« hydrofoils », des courbes 3D torsadées incroyablement difficiles à créer. Par le passé, de nombreuses entreprises ont tenté de les usiner à partir de blocs de métal solides à l'aide de machines à commande numérique. Cependant, nos ingénieurs ont constaté que cela entraînait un gaspillage pouvant atteindre 80 % du matériau et ralentissait considérablement la production de masse.
La meilleure façon de fabriquer des hélices et des turbines est le moulage à la cire perdue, qui permet d'obtenir des formes de pales torsadées complexes, un équilibre parfait et des surfaces lisses qui empêchent la cavitation nuisible à l'efficacité.
Les avantages du moulage à la cire perdue

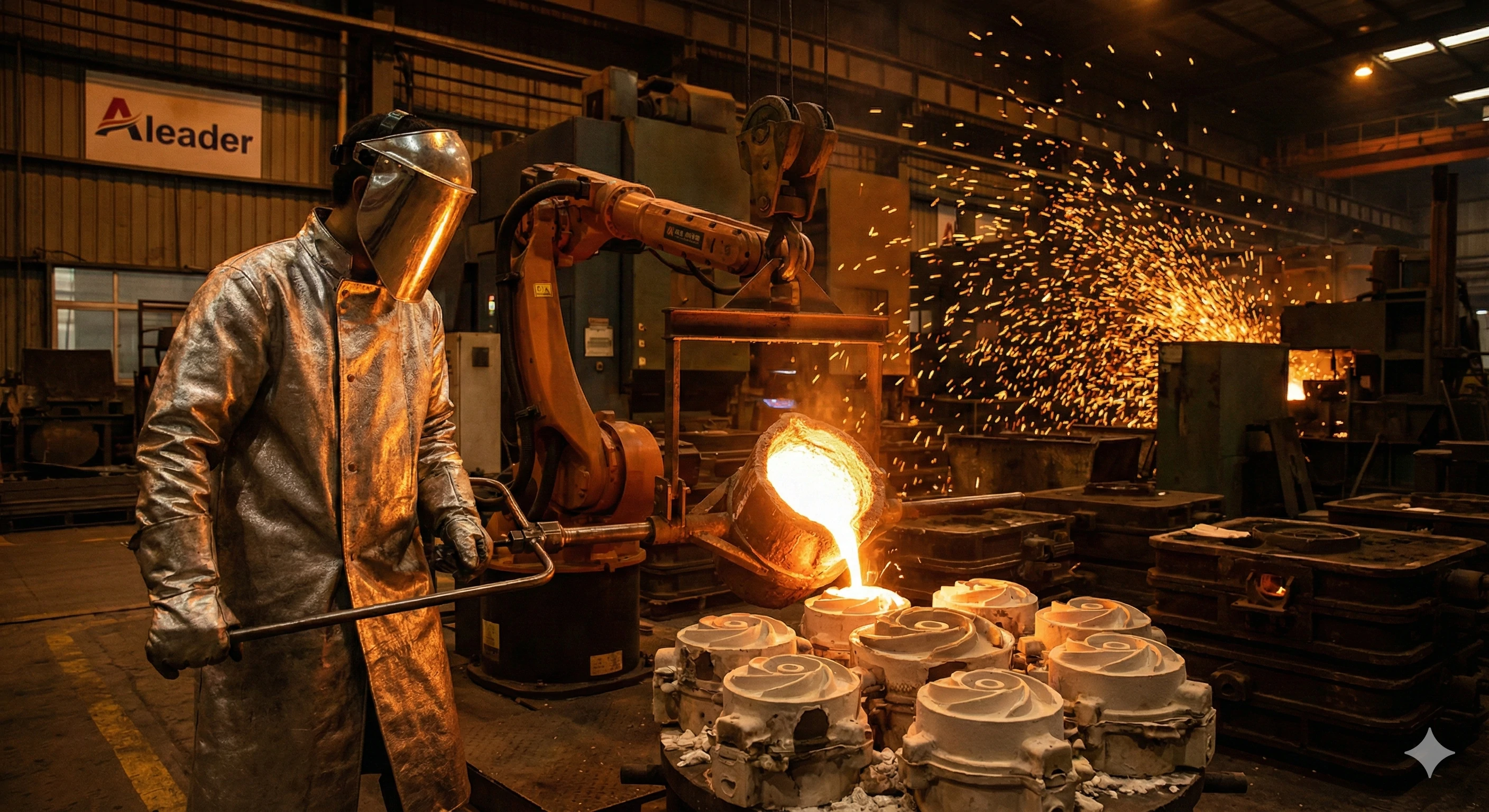

Moulage à la cire perdue , souvent appelé moulage « à la cire perdue », est la référence absolue pour ces pièces. Nous créons une réplique en cire de l'hélice ou de la turbine, la recouvrons de céramique, puis faisons fondre la cire. Il reste alors une coque creuse dans laquelle nous versons de l'acier inoxydable fondu (comme le 316 ou le Duplex). Cette méthode garantit que les bords fins des pales sont tranchants et que l'équilibre est précis.
Sélection des matériaux pour la durabilité

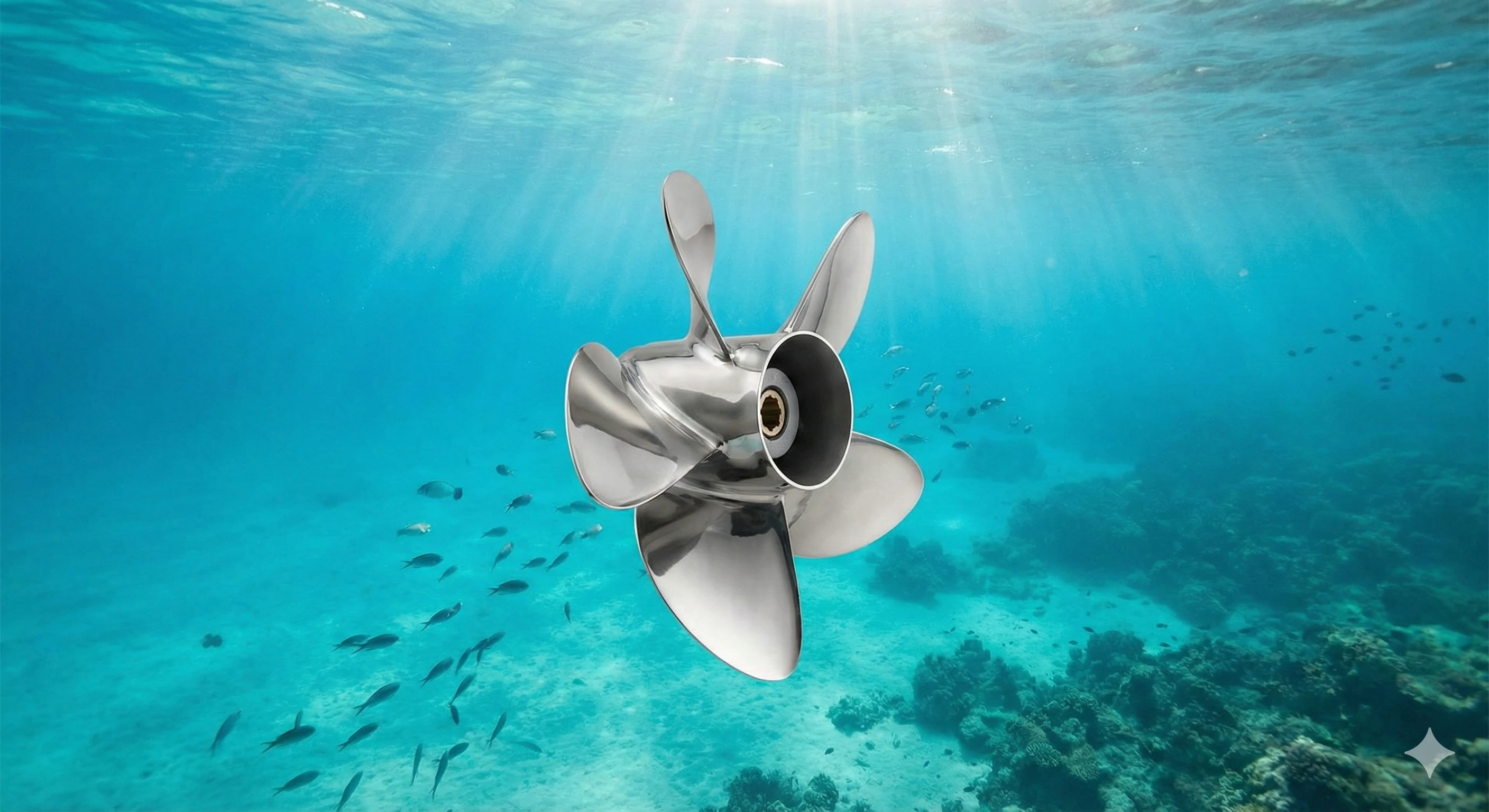

Il est essentiel de choisir le bon matériau. Pour les environnements marins, nous recommandons ou . Ces matériaux résistent à la corrosion saline et sont suffisamment durs pour résister aux « piqûres » causées par bulles de cavitation . Une pièce bien moulée peut durer des décennies, tandis qu'une pièce bon marché et mal finie peut tomber en panne en une seule saison.
Tableau comparatif des matériaux
| Matériau | Résistance à la corrosion | Force | Meilleur cas d'utilisation |
|---|---|---|---|
| SS316 | Excellent | Élevé | Marine et chimique |
| Duplex 2205 | Supérieur | Très élevé | Pompes haute pression |
| Bronze Ni-Al | Excellent | Moyen | Grand Hélices de navires |
Dispositifs hybrides : l'inducteur ?
Parfois, la distinction entre ces deux dispositifs est floue. Dans les systèmes à haute performance tels que les jet-skis ou les pompes industrielles spécialisées, nous utilisons ce que l'on appelle un « inducteur ». Il s'agit essentiellement d'une petite hélice axiale située juste devant une roue radiale. La partie « hélice » aspire l'eau et l'achemine vers la partie « roue », qui la refoule ensuite à haute pression. Cette approche hybride permet d'éviter la cavitation dans les applications à grande vitesse.
Conclusion
Que vous construisiez un nouveau moteur marin ou un système de pompage industriel, il est essentiel de connaître la différence entre une hélice et une turbine. Si votre objectif est de déplacer un véhicule, optez pour le flux axial d'une hélice. Si vous devez déplacer des fluides dans un système sous pression, une turbine fermée est votre seul choix. Ces deux pièces nécessitent une extrême précision de fabrication afin de garantir qu'elles ne vibrent pas et ne tombent pas en panne sous l'effet de la contrainte. Chez Aleader, nous fournissons l'assistance technique et l'expertise en moulage de précision nécessaires pour donner vie à ces conceptions complexes.
Foire aux questions
Une turbine peut-elle servir d'hélice ?
En général, non. Une turbine est conçue pour créer une pression vers l'extérieur contre un carter. Si vous placez une turbine à l'arrière d'un bateau, elle ne ferait que remuer l'eau latéralement sans générer beaucoup de poussée vers l'avant.
Quel est le meilleur matériau pour les hélices et les turbines marines ?
Acier inoxydable (316 ou ) ou le bronze Ni-Al sont les meilleurs choix. Ces matériaux résistent à la corrosion saline et sont suffisamment durs pour résister à la « cavitation », c'est-à-dire les piqûres causées par de minuscules bulles de vide.
Qu'est-ce qu'une turbine à « flux mixte » ?
Il s'agit d'une conception hybride utilisée dans certaines pompes qui pousse l'eau à la fois axialement et radialement. Elle offre un équilibre entre un débit élevé et une pression élevée, souvent utilisée dans l'irrigation à grande échelle ou la lutte contre les inondations.
