La pompe est le cœur de votre système hydraulique, et la turbine est le muscle qui fait circuler le liquide. Lorsqu'elle tombe en panne, toute votre activité s'arrête. Dans notre fonderie, nous analysons fréquemment les pièces endommagées envoyées par nos clients pour rétro-ingénierie . Nous constatons souvent que les opérateurs ont ignoré les premiers signes avant-coureurs (bruits étranges ou légères baisses de pression) jusqu'à ce qu'une défaillance catastrophique se produise. Détecter ces problèmes à un stade précoce peut vous permettre d'économiser vos coûteux arbres moteurs et d'éviter des temps d'arrêt onéreux.
Une turbine de pompe défectueuse se reconnaît généralement à un bruit distinctif semblable à celui de « billes dans une boîte », causé par la cavitation, à une baisse notable de la pression de refoulement ou à des vibrations excessives pendant le fonctionnement. Une inspection visuelle révèle souvent des piqûres, des bords de palettes érodés ou de la corrosion, indiquant que le composant ne fait plus circuler le fluide efficacement.
Si vous pensez que votre système est sous-performant, n'attendez pas qu'il tombe complètement en panne. Poursuivez votre lecture pour découvrir les symptômes spécifiques d'une défaillance et comment les résoudre efficacement.
Symptôme 1 : Bruit de « billes dans une boîte » (cavitation) ?
D'après notre expérience dans le domaine du moulage de composants industriels, le bruit est souvent le premier indicateur d'un problème interne. Lorsque nous testons de nouvelles conceptions dans notre laboratoire de dynamique des fluides, nous écoutons attentivement pour nous assurer du bon fonctionnement. Si un client signale un bruit semblable à celui de graviers qui s'entrechoquent à l'intérieur du boîtier de la pompe, nous soupçonnons immédiatement une cavitation. Il ne s'agit pas seulement d'une nuisance sonore, mais d'un processus physique violent qui se produit à l'intérieur de votre équipement.

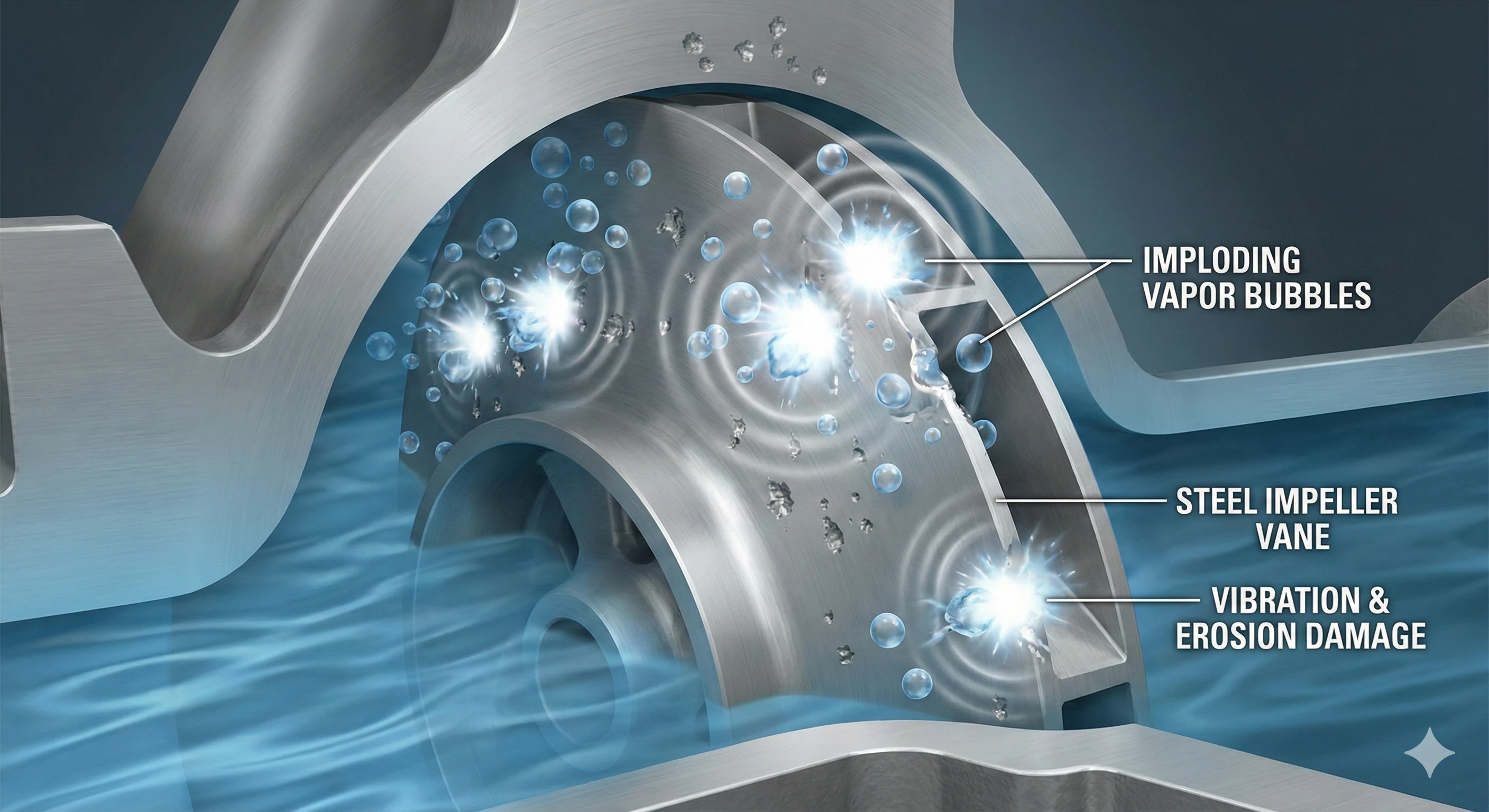

La cavitation se produit lorsque la basse pression crée des bulles de vapeur qui implosent violemment contre la surface métallique de la turbine. Cela produit un bruit de grincement caractéristique, souvent décrit comme le bruit de gravier ou de billes que l'on pompe. Ces implosions creusent de minuscules trous dans le métal, détruisant l'efficacité et provoquant une défaillance structurelle.
Comprendre la physique de la cavitation
La cavitation est la première cause de détérioration des roues de pompes. Pour comprendre pourquoi, il faut examiner mécanique des fluides . Lorsque la pression à l'intérieur de la pompe chute en dessous de la pression de vapeur du liquide, celui-ci « bout » à température ambiante, formant des bulles de vapeur. Lorsque ces bulles se déplacent vers une zone à plus haute pression de la turbine, elles s'effondrent ou implosent.
La force de cet effondrement est incroyablement destructrice. Elle envoie des ondes de choc qui projettent des fragments microscopiques de métal hors des aubes de la roue. Au fil du temps, cela crée une surface rugueuse et piquée qui ressemble à une éponge ou à du fromage suisse. Ces dommages ruinent l'équilibre hydraulique de la pièce et réduisent considérablement l'efficacité du débit.
Identification du profil sonore
Différents problèmes liés à la pompe génèrent différents bruits. Il est essentiel de distinguer la cavitation des problèmes mécaniques tels que la défaillance d'un roulement. Utilisez le tableau ci-dessous pour vous aider à diagnostiquer le bruit que vous entendez.
Tableau 1 : Guide de diagnostic des bruits de pompe
| Description du bruit | Cause probable | Mesure à prendre |
|---|---|---|
| Broyage / Gravier / Billes de verre | Cavitation | Vérifiez la pression d'aspiration, réduisez le débit ou améliorez le matériau de la turbine. |
| Gémissement aigu / Grincement | Défaillance des roulements | Remplacer immédiatement les roulements du moteur. |
| Battements rythmiques | Déséquilibre de la turbine | Inspectez la turbine pour détecter la présence d'ailettes cassées ou de débris. |
| Hum, mais pas de débit | Turbine saisie | Vérifiez s'il y a des bourrages ou alimentation électrique problèmes. |
Si vous confirmez que le bruit est dû à la cavitation, le simple remplacement de la turbine par un modèle identique ne résoudra pas le problème à la source. La cavitation réapparaîtra. Vous devrez probablement opter pour un matériau résistant à la corrosion par piqûres, tel que Acier inoxydable Duplex 2205, que nous utilisons fréquemment pour nos clients dans des environnements de pompage difficiles.
Symptôme 2 : Débit faible ou pression réduite ?
Lorsque nous calibrons des pompes pour des applications industrielles, la cohérence est essentielle. Un moteur tournant à pleine vitesse doit produire un débit spécifique. Si le moteur semble fonctionner correctement mais que le débit d'eau est faible, nos ingénieurs vérifient immédiatement le « jeu ». Il s'agit de l'espace entre la turbine en rotation et le boîtier fixe. Lorsque cet espace s'élargit en raison de l'usure, les performances diminuent considérablement.
Un faible débit ou une pression réduite indique généralement que les bords d'attaque des aubes de la roue ont subi une érosion, élargissant ainsi l'espace critique. Il est également possible que des débris obstruent les aubes, en particulier dans les modèles à roue ouverte, empêchant ainsi le fluide d'être accéléré efficacement à travers la décharge.

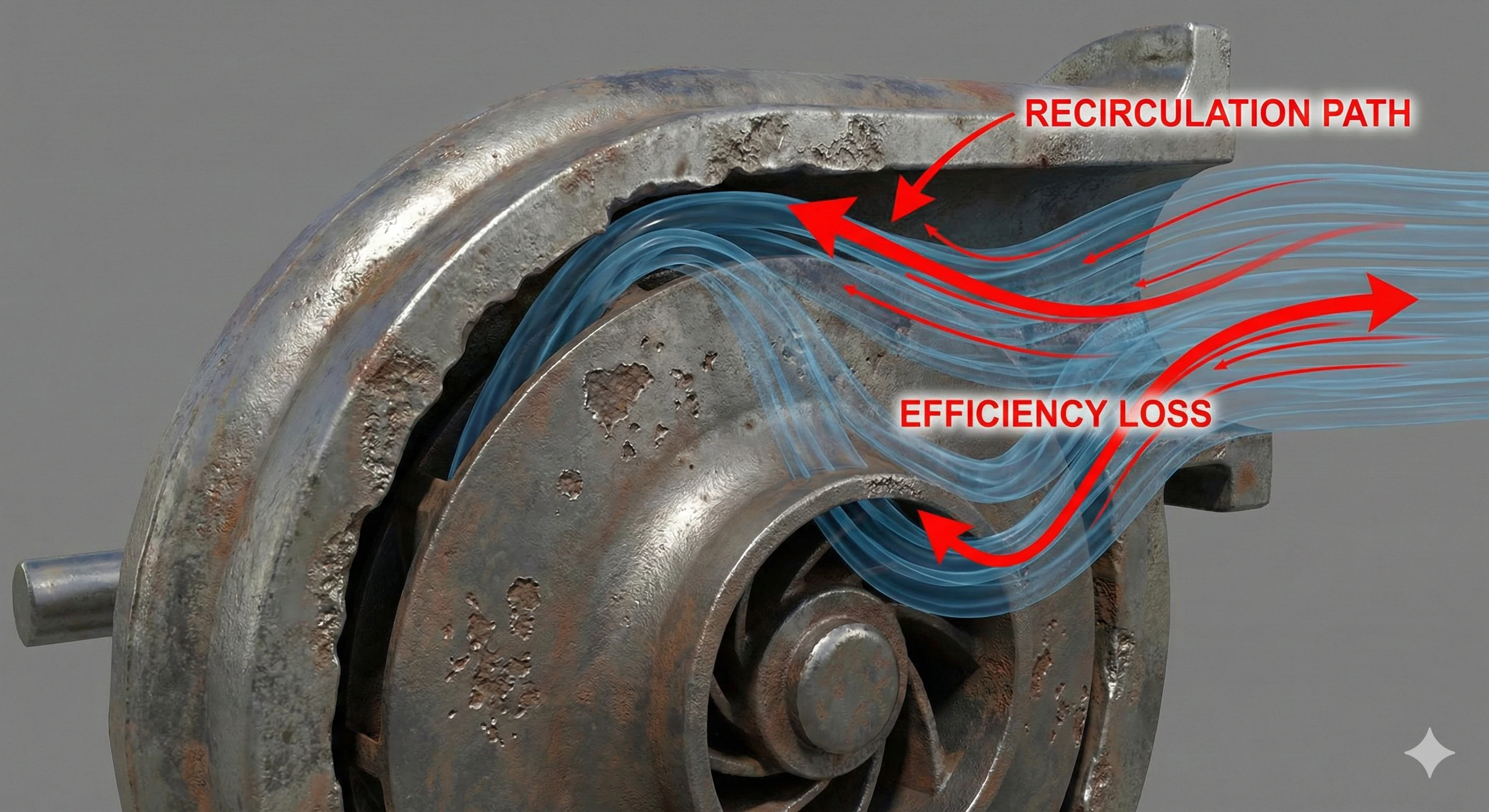

Les mécanismes de l'usure des jeux de dégagement
L'efficacité d'un pompe centrifuge dépend fortement de tolérances strictes. Lorsque la roue tourne, elle transmet de l'énergie au fluide. Cependant, si les aubes sont usées (phénomène appelé « effilement »), le fluide retourne vers le côté aspiration au lieu d'être poussé vers le côté refoulement. Cette recirculation interne entraîne une chute importante de la pression de refoulement.
Les causes courantes de cette usure sont les suivantes :
-
Fluides abrasifs : Le sable ou les grains présents dans l'eau agissent comme du papier de verre sur le métal.
-
Attaque chimique : des fluides corrosifs rongent les bords des ailettes.
-
Utilisation à long terme : Même l'eau propre finit par user les matériaux plus tendres comme la fonte ou le plastique.
Test de défaillance hydraulique
Pour confirmer si la turbine est en cause, effectuez un simple « test de pression de fermeture » (fermez brièvement la vanne de refoulement et relevez la pression). Si la pression est nettement inférieure à la courbe du fabricant, la turbine est usée.
Tableau 2 : Dépannage en cas de réduction du débit
| Symptôme | Vérification | Diagnostic |
|---|---|---|
| Faible débit + régime normal | Crépine d'aspiration | Un blocage dans la conduite d'aspiration limite l'arrivée d'eau. |
| Débit faible + régime normal | Aubes de roue | Aubes érodées ou jeu excessif. |
| Faible débit + faible régime | Tension/moteur | Problème électrique ou patinage du moteur. |
| Pas de débit | Primer | La pompe a perdu son amorçage (po켓 d'air). |
Dans notre processus de fabrication, nous utilisons un moulage de précision afin de garantir que les ailettes conservent leur épaisseur et leur profil aussi longtemps que possible. Cependant, une fois que ce profil est perdu à cause de l'érosion, la seule solution est le remplacement.
Symptôme 3 : Vibrations excessives ?
Les vibrations sont l'ennemi de la longévité. Lorsque nous usinons des turbines dans notre usine, nous équilibrer de manière dynamique pour s'assurer qu'elles tournent parfaitement rond. Si un client nous signale que sa pompe « marche » sur le sol ou fait vibrer la tuyauterie, cela est presque toujours dû à un déséquilibre dans l'ensemble rotatif. Ignorer ce problème finira par casser l'arbre de la pompe ou détruire les joints mécaniques.
Des vibrations excessives sont un signe évident que la roue est déséquilibrée, probablement parce qu'un morceau d'une aube s'est détaché en raison de la corrosion ou d'un choc. Cette masse en rotation décentrée crée des forces centrifuges qui secouent l'ensemble de la pompe et endommagent les roulements.
Causes du déséquilibre de la roue
Pourquoi une roue à aubes perd-elle son équilibre ? Dans notre analyse des pièces défectueuses, nous identifions trois causes principales :
-
Dommages causés par des corps étrangers : une pierre ou un boulon pénètre dans la pompe et brise une ailette.
-
Corrosion inégale : l'attaque chimique ronge un côté de la turbine plus rapidement que l'autre.
-
Colmatage : des débris se coincent dans une seule pale d'une turbine fermée, agissant comme un contrepoids.
Lorsqu'une pompe vibre, ce n'est pas seulement gênant, c'est aussi autodestructeur. Les vibrations remontent le long de l'arbre et détruisent les roulements. Une fois les roulements défaillants, l'arbre génère une chaleur par frottement qui peut faire fondre les joints.
Moulage au sable vs moulage à la cire perdue
La méthode de fabrication est importante ici. De nombreuses turbines moins chères sont fabriquées via Moulage au sable , ce qui se traduit par des surfaces rugueuses et une porosité inhérente. Ces pièces sont souvent difficiles à équilibrer parfaitement.
Nous utilisons le Moulage à la cire perdue processus. Cela permet d'obtenir une pièce presque parfaitement équilibrée dès sa sortie du moule, avec des surfaces lisses et une densité uniforme. Si vous rencontrez des problèmes de vibrations chroniques avec une pièce en fonte standard, le passage à une turbine en acier inoxydable moulée de précision peut éliminer les oscillations et prolonger la durée de vie des roulements de votre moteur.
Guide de gravité des vibrations
-
Lisse : La pièce est posée sur la tranche sur le boîtier de la pompe. (Condition idéale).
-

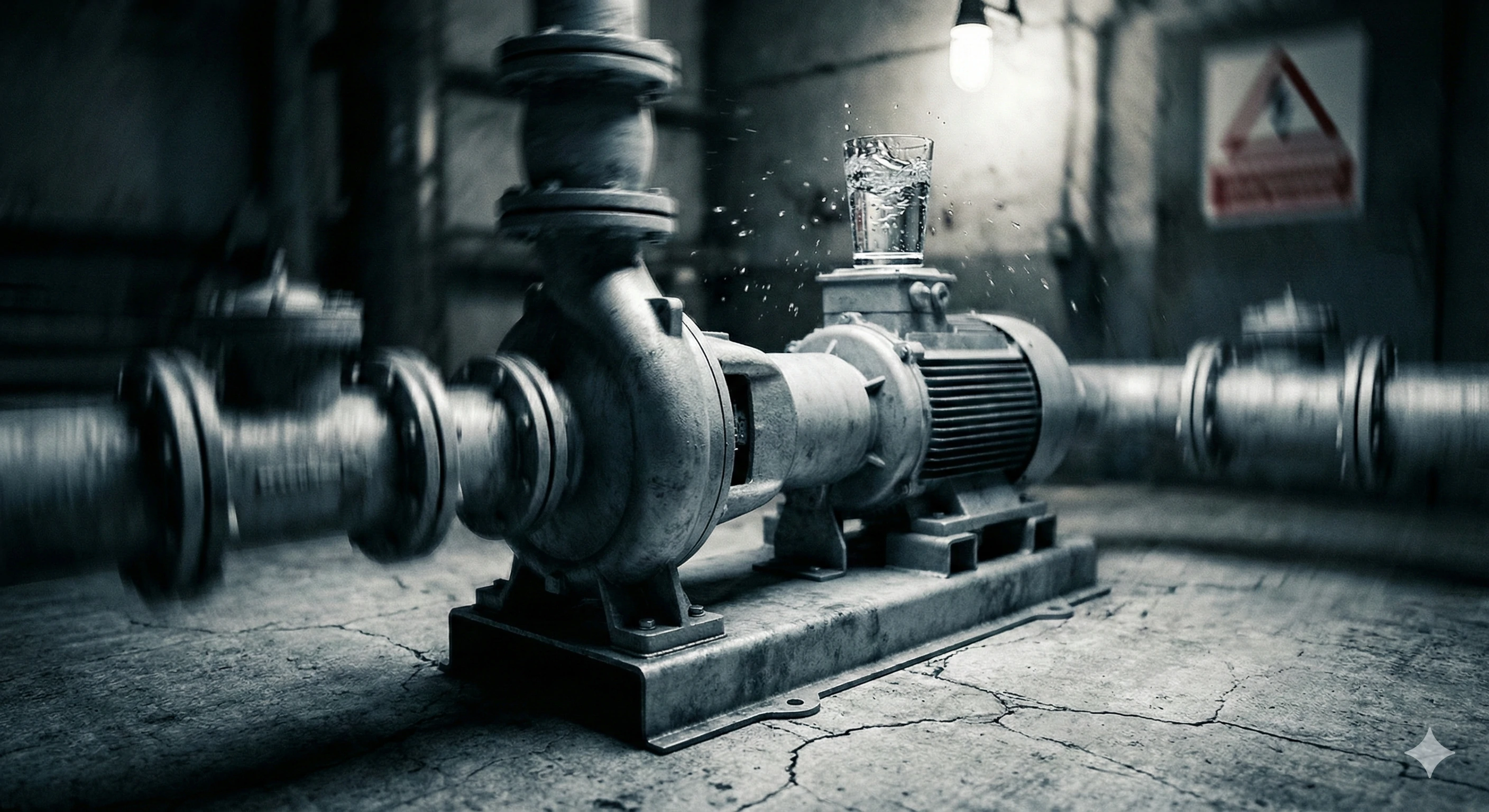

Vibrations mineures : Ondulations dans un verre d'eau placé sur la pompe. (Surveillez attentivement).
-
Vibrations importantes : Secousses visibles des tuyaux ; cliquetis bruyant. (Arrêter immédiatement).
Symptôme 4 : Surcharge du moteur (ampérage élevé) ?

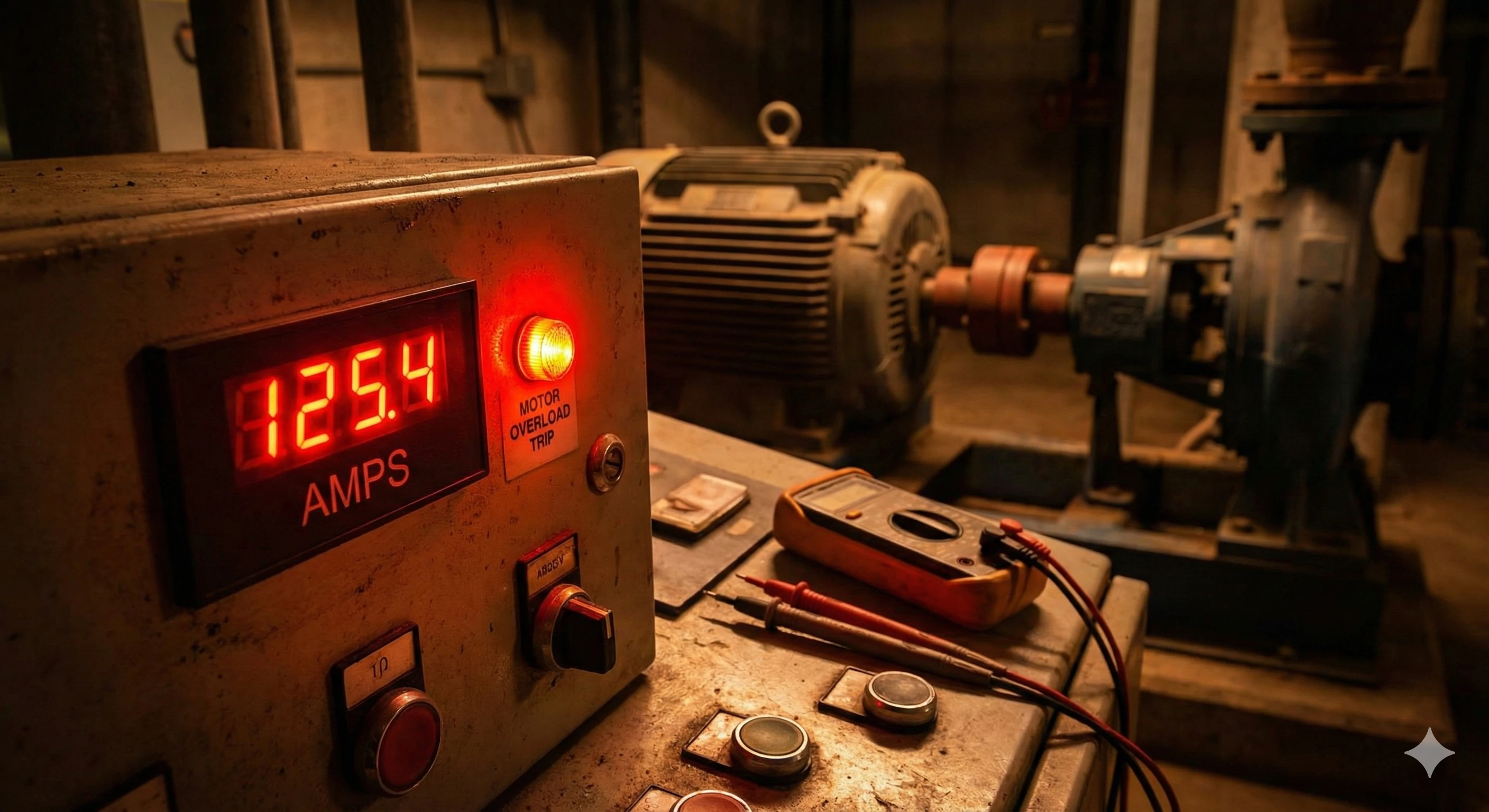

Les problèmes électriques sont souvent des problèmes mécaniques déguisés. Notre équipe d'assistance technique reçoit souvent des appels concernant des disjoncteurs qui se déclenchent de manière répétée. Pendant que les électriciens vérifient le câblage, nous conseillons d'examiner l'extrémité de la pompe. Si la turbine frotte contre le boîtier, elle agit comme un frein. Le moteur tente de surmonter cette friction en consommant plus de courant, ce qui entraîne une surcharge.
Une surcharge du moteur se produit souvent lorsque la roue frotte contre le corps de pompe en raison d'une déviation de l'arbre ou d'une défaillance du roulement. Ce frottement crée une résistance mécanique importante, obligeant le moteur à consommer un ampérage élevé et finissant par déclencher le disjoncteur.
Le facteur de friction
Une turbine doit tourner librement dans le liquide. Elle ne doit jamais toucher les parois fixes du boîtier. Cependant, si les roulements sont usés, l'arbre permet à la turbine de vaciller et de frotter contre la volute. Ce phénomène est appelé « frottement ».

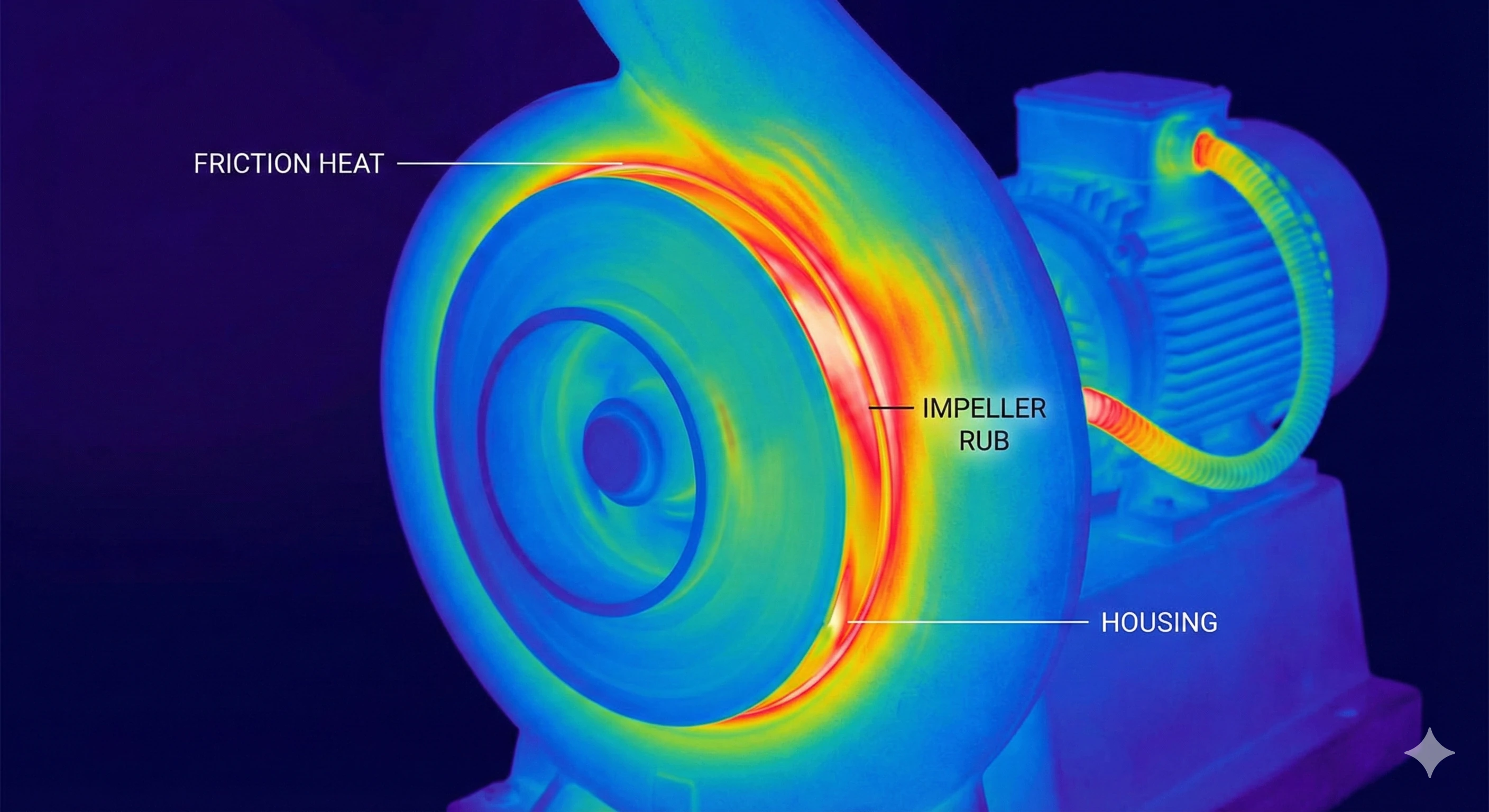

Cette friction génère une chaleur et une résistance considérables. Votre moteur doit fonctionner deux fois plus pour maintenir la vitesse. Vous remarquerez peut-être :
-
Le moteur est extrêmement chaud au toucher.
-
La protection thermique contre les surcharges se déclenche après quelques minutes de fonctionnement.
-
Un grincement métallique accompagne généralement la forte consommation électrique.
Analyse de la cause profonde
Il est essentiel de faire la distinction entre un moteur défectueux et une pompe défectueuse.
-
Débranchez le moteur de la pompe.
-
Faites tourner le moteur seul. Si l'intensité revient à la normale, le moteur fonctionne correctement.
-
Tournez l'arbre de la pompe à la main. Il devrait tourner sans à-coups. S'il est difficile à tourner ou s'il semble « grincer », cela signifie que la turbine est bloquée ou que les roulements sont usés.
On observe souvent des turbines « fondues » dans ces scénarios. Si une turbine en plastique ou en polymère frotte, la chaleur de friction fait fondre le diamètre extérieur, le fusionnant au boîtier. C'est pourquoi l'acier inoxydable est préféré pour les applications critiques : il résiste mieux à la chaleur, même si le contact métal contre métal peut encore causer des dommages importants.
Inspection visuelle : à quoi ressemble une turbine défectueuse ?

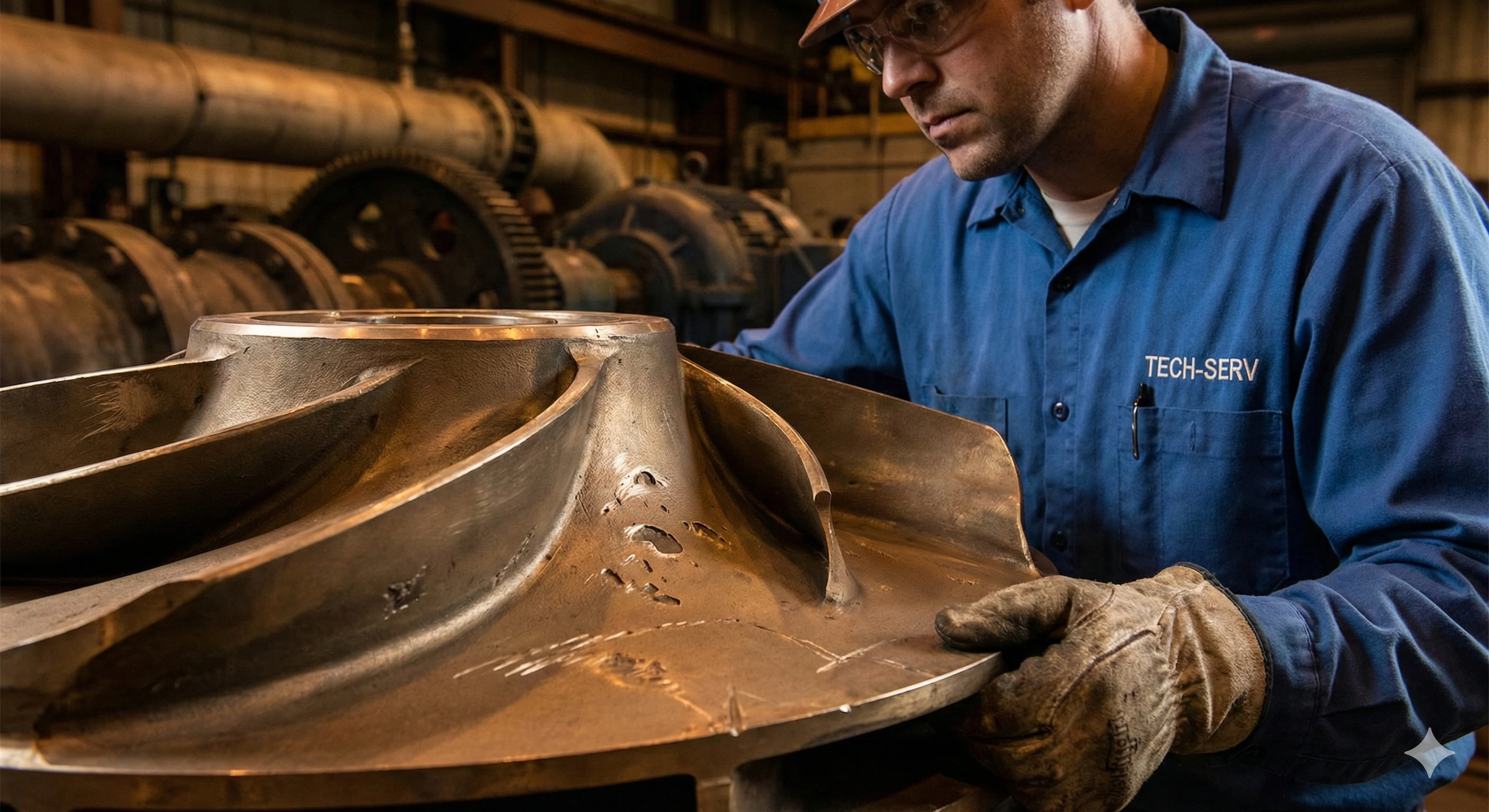

Parfois, la seule façon d'être sûr à 100 % est d'ouvrir le patient. Lorsque nous recevons des retours pour des réclamations au titre de la garantie ou pour analyse, nous effectuons une inspection visuelle détaillée. L'état du métal raconte l'histoire de la vie de la pompe. Nous recherchons des traces d'usure spécifiques qui indiquent exactement ce qui n'a pas fonctionné dans le système.

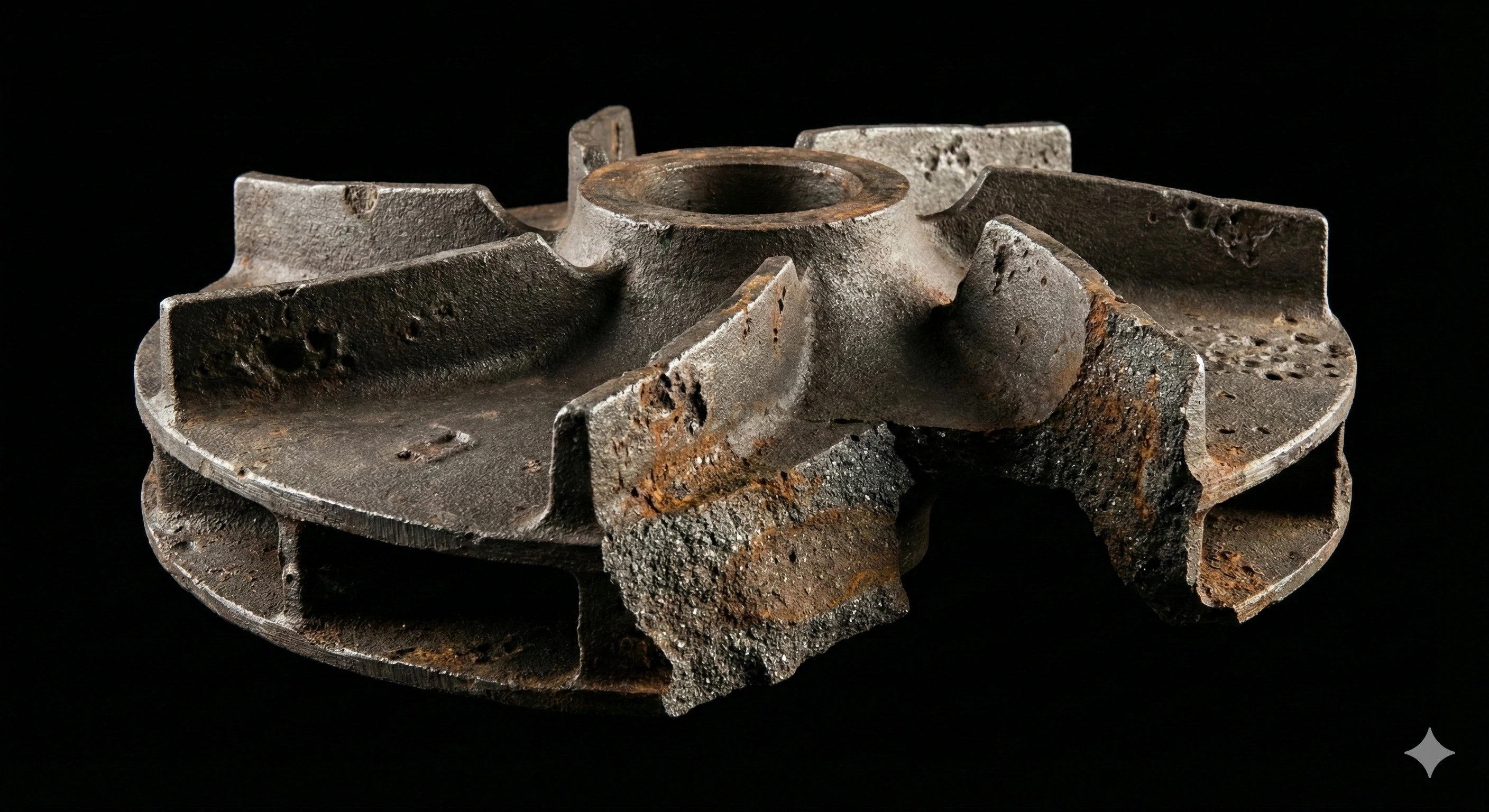

Une inspection visuelle d'une turbine défectueuse révèle des types de dommages distincts : les piqûres en « fromage suisse » indiquent une cavitation, les bords amincis en « rasoir » suggèrent une érosion due à des abrasifs, et la rouille ou l'écaillage indiquent une incompatibilité chimique. Une déformation due à la fusion est un signe certain que la pompe a fonctionné à sec.
Décoder les dégâts
Une fois le boîtier de la pompe ouvert, utilisez ce guide pour identifier ce que vous voyez. Cette « autopsie » est essentielle pour éviter que la même défaillance ne se reproduise sur la pièce de rechange.
Tableau 3 : Analyse des défauts visuels
| Signe visuel | Nom technique | Cause profonde |
|---|---|---|
| Surface piquée / spongieuse | Dommages dus à la cavitation | Implosion de bulles de vapeur due à une faible pression. |
| Ailettes ultra-fines | Érosion | Le sable, les grains ou les solides usent le métal. |
| Rouille / Taches de thé | Corrosion | Matériau non adapté au fluide (par exemple, fonte dans l'eau de mer). |
| Fondu / Déformé | Dommages causés par la chaleur | Fonctionnement à sec (la pompe a fonctionné sans eau). |
| Décoloration bleue / arc-en-ciel | Teinte thermique | Friction excessive ou fonctionnement à sec sur acier inoxydable . |
Le danger du « fromage suisse »
Si vous constatez des piqûres ressemblant à une éponge, cela signifie que votre système présente un problème de conception (cavitation). Le simple fait d'installer une nouvelle turbine entraînera les mêmes dommages au bout de quelques mois. Vous devez soit régler la pression du système, soit remplacer la turbine par un modèle plus résistant.
Nous recommandons vivement l'acier inoxydable moulé à la cire perdue (CD4MCu ou 2205 Duplex).. Contrairement à la fonte standard, la structure moléculaire de l'acier moulé de précision est incroyablement dense. Il résiste beaucoup mieux à la force explosive de la cavitation que les métaux plus tendres, ce qui prolonge considérablement l'intervalle d'entretien.
Conclusion
Ignorer les bruits et les signes d'une turbine défaillante est un pari qui s'avère rarement payant. Qu'il s'agisse du bruit de grincement causé par la cavitation, de la frustration liée à une pression insuffisante ou du danger lié à des vibrations excessives, votre pompe vous signale qu'elle a besoin d'aide.
En tant que fabricant, nous savons que le choix du bon matériau fait toute la différence. Ne remplacez pas simplement une pièce défectueuse par un composant bon marché identique. Si votre diagnostic indique une cavitation ou une corrosion, envisagez de passer à un Turbine de remplacement en acier inoxydable robuste. La technologie de moulage à la cire perdue nous permet de créer des pièces plus lisses, plus équilibrées et beaucoup plus durables que les options standard.
Votre pompe tombe-t-elle en panne à cause de la cavitation ou de la corrosion ? Ne vous contentez pas d'un temps d'arrêt. Contactez-nous dès aujourd'hui pour discuter de la fabrication d'une solution personnalisée et hautement performante qui garantira le bon fonctionnement de votre système.
