Les charnières hydrauliques sont choisies pour une raison principale : une fermeture douce, fluide et contrôlée. Lorsqu'elles sont correctement installées et réglées, elles éliminent les claquements de porte, réduisent les vibrations et protègent à la fois le verre et la quincaillerie. La porte se ferme silencieusement, régulièrement, et se verrouille de manière sûre et nette.
Cependant, dès leur sortie de l'emballage, les charnières hydrauliques fonctionnent rarement parfaitement. Certaines portes se ferment trop lentement et ont du mal à se verrouiller. D'autres se déplacent trop rapidement et claquent, ce qui va à l'encontre de l'objectif d'un système de fermeture douce.
La bonne nouvelle, c'est que les charnières hydrauliques sont conçues pour être réglables. Contrairement aux charnières à ressort à tension fixe, les charnières hydrauliques utilisent le débit d'huile et des valves internes pour contrôler le mouvement. À l'aide d'un tournevis plat et d'un peu de patience, vous pouvez régler avec précision la vitesse de fermeture et la vitesse de verrouillage finale. Ce guide explique le fonctionnement du système, comment le régler étape par étape et comment résoudre les problèmes courants afin que votre porte se ferme en douceur, en toute sécurité et de manière fiable.

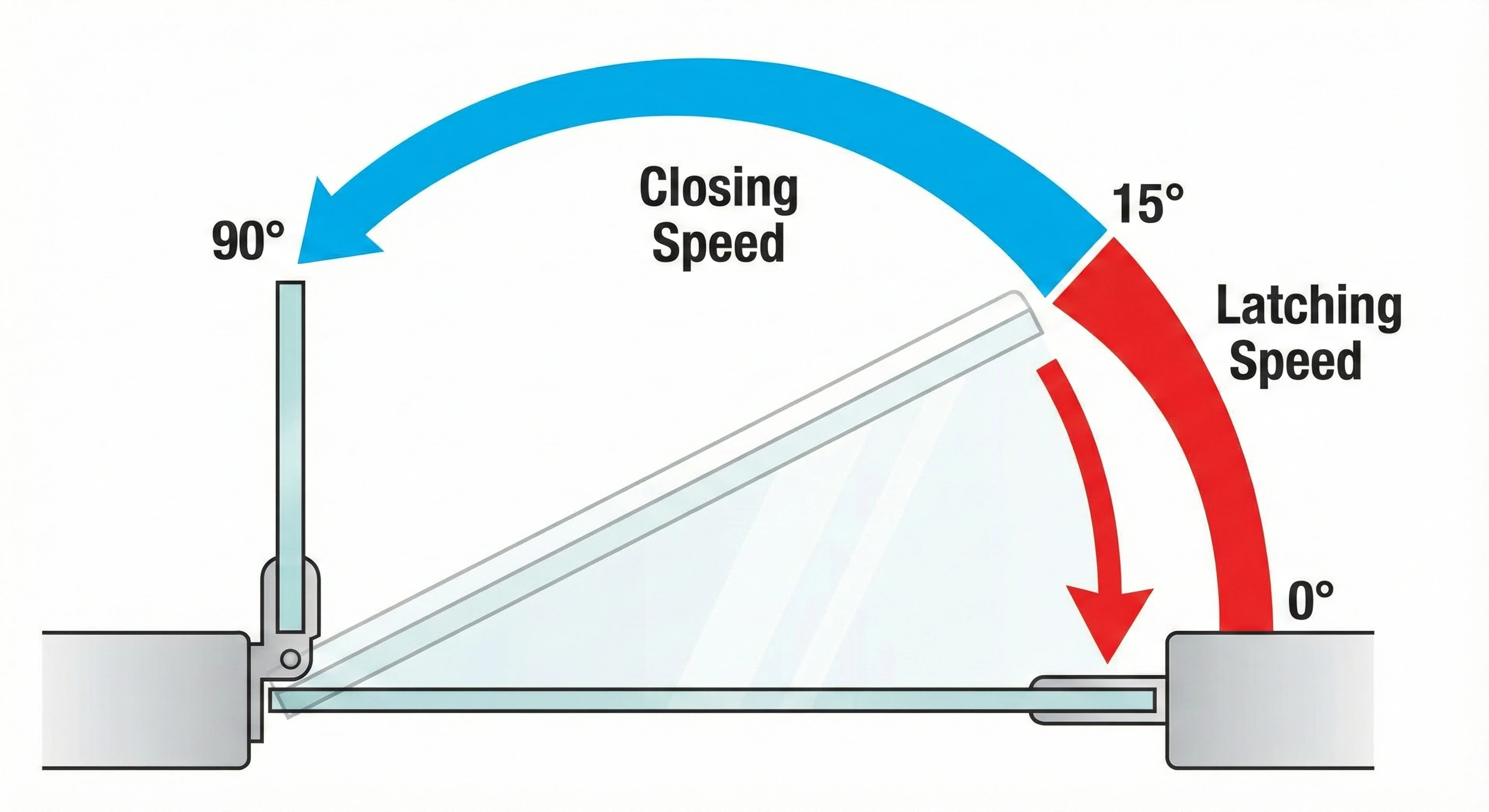

Comprendre les deux zones (vitesse 1 vs vitesse 2)
Avant d'effectuer tout réglage, il est important de comprendre comment les charnières hydrauliques contrôlent le mouvement. Chaque charnière hydraulique fonctionne selon deux phases de fermeture distinctes, chacune étant régulée par sa propre vanne de réglage.
Zone 1 : Vitesse de fermeture (balayage)
Cette vanne contrôle la partie principale du mouvement de la porte, depuis l'ouverture complète (généralement environ 90 degrés) jusqu'à environ 15 degrés avant la fermeture. Il s'agit de la partie la plus longue et la plus visible du mouvement de fermeture. Idéalement, la porte doit se déplacer à un rythme régulier et contrôlé : suffisamment rapide pour être pratique, mais suffisamment lent pour être sûr et raffiné.
Zone 2 : Vitesse de verrouillage (le claquement)
La deuxième vanne contrôle la dernière partie de la course, généralement d'environ 15 degrés jusqu'à la fermeture complète. Cette étape est essentielle pour un verrouillage correct. De nombreuses portes vitrées utilisent des loquets magnétiques ou des gâches qui nécessitent une petite impulsion pour s'enclencher. Si cette vitesse est trop lente, la porte peut s'arrêter trop tôt. Si elle est trop rapide, la porte heurtera le cadre avec une force inutile.
L'objectif est d'accélérer légèrement à la fin, juste assez pour enclencher le loquet proprement, sans choc. Pensez au fonctionnement d'une contre-porte bien réglée : un mouvement contrôlé suivi d'une traction finale ferme mais douce.
Outils nécessaires
Le réglage d'une charnière hydraulique est simple et nécessite peu d'outils :
Tournevis à tête plate – La plupart des vannes de réglage utilisent une conception à fente plate. Un petit tournevis ou un tournevis de précision offre un meilleur contrôle.
Manuel d'instructions (facultatif) – Utile pour identifier l'emplacement et le marquage des vannes, en particulier si la charnière n'est pas étiquetée.
Patience – De petits ajustements peuvent faire une grande différence. Se précipiter dans le processus conduit généralement à une correction excessive.
Avertissement important : NE PAS renverser !
C'est le point le plus important de tout le processus.
Les charnières hydrauliques sont des unités scellées remplies d'huile spéciale. Les vis de réglage contrôlent les valves internes ; ce ne sont pas des fixations standard. Si une vis de réglage est trop desserrée, elle peut se détacher complètement, provoquant une fuite d'huile. Une fois que cela se produit, la charnière est définitivement endommagée et ne peut être ni réparée ni remplie à nouveau.
Règle générale : ne tournez jamais une vis de réglage de plus d'un demi-tour à la fois. Dans la plupart des cas, un huitième de tour suffit. Testez toujours la porte après chaque réglage avant d'effectuer un autre changement.

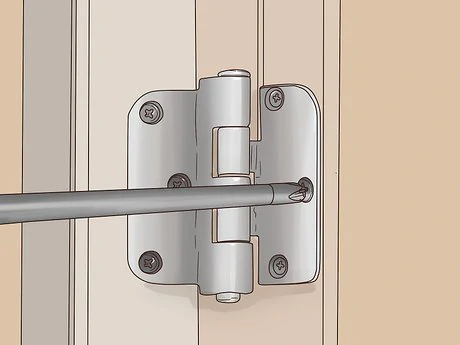

Étape 1 : Localisez les vannes de réglage
Les vis de réglage sont généralement situées sur le dessus, le dessous ou le côté du corps de la charnière, selon le modèle. Recherchez de petites têtes de vis, le plus souvent à fente plate, bien que certains modèles utilisent des vis à tête Phillips.
Les fabricants peuvent étiqueter les valves différemment, par exemple :
« + » et « – » – « + » augmente la vitesse, « – » diminue la vitesse
« 1 » et « 2 » – 1 pour la vitesse de fermeture, 2 pour la vitesse de verrouillage
« C » et « L » – Fermeture et verrouillage
S'il n'y a pas de marquage, la vanne la plus proche du pivot contrôle généralement la vitesse de balayage, tandis que celle qui est la plus éloignée contrôle la vitesse de verrouillage. En cas de doute, consultez le manuel du produit.
Étape 2 : Réglage du balayage (vitesse de fermeture)
Commencez par la vanne de vitesse de fermeture. Ce réglage contrôle la façon dont la porte se déplace pendant la majeure partie de sa course. Une bonne référence est d'environ quatre à cinq secondes pour que la porte passe de la position complètement ouverte à la zone de verrouillage.
Ouvrez la porte à environ 90 degrés et relâchez-la. Observez attentivement le mouvement. Si la porte bouge trop lentement et semble lourde ou difficile à manœuvrer, il faut augmenter sa vitesse. Si elle pivote rapidement ou semble incontrôlable, il faut la ralentir.
Directives d'ajustement :
Tournez vers « – » (dans le sens inverse des aiguilles d'une montre) pour ralentir la porte.
Tournez vers « + » (dans le sens des aiguilles d'une montre) pour accélérer.
Effectuez de très légers ajustements, puis testez à nouveau. L'objectif est d'obtenir un mouvement fluide et contrôlé, ni trop lent ni trop rapide.
Étape 3 : Réglage du loquet (cliquet final)
Une fois que la vitesse de balayage vous semble correcte, passez à la vitesse de verrouillage. Ce réglage n'affecte que les derniers centimètres du mouvement et nécessite plus de précision.
Ouvrez la porte à environ 15-20 degrés et laissez-la se refermer. Observez son comportement à la fin du mouvement. Si elle ralentit et s'arrête avant d'enclencher le loquet, augmentez la vitesse de verrouillage. Si elle heurte le cadre ou la gâche avec un impact notable, réduisez la vitesse.
Directives d'ajustement :
Tournez vers « + » si la porte ne se verrouille pas.
Tournez vers « – » si la porte claque.
Dans la plupart des cas, la vitesse de verrouillage doit être légèrement supérieure à la vitesse de fermeture principale. Cela permet d'obtenir une accélération naturelle et douce à la fin, sans provoquer d'impact ni de bruit.
L'effet « saisonnier » (hiver vs été)
Les performances des charnières hydrauliques peuvent varier en fonction de la température en raison de la viscosité de l'huile.
Par temps froid, l'huile s'épaissit, ce qui ralentit la porte. Une charnière parfaitement ajustée en été peut sembler lente en hiver. Par temps chaud, l'huile s'amincit, ce qui permet à la porte de bouger plus rapidement.
Pour compenser, procédez à de petits ajustements saisonniers :
Par temps froid, tournez légèrement les vannes vers « + ».
Par temps chaud, tournez-les légèrement vers « – ».
Ces changements sont généralement très mineurs (souvent pas plus d'un huitième de tour), mais ils permettent de maintenir des performances constantes tout au long de l'année.
Dépannage des problèmes courants
La porte ne se ferme pas complètement
Ce problème est souvent dû à des problèmes mécaniques plutôt qu'au réglage des vannes. Vérifiez si les loquets sont mal alignés, si les cadres sont déformés, si les vis de fixation sont desserrées ou s'il y a des points de friction. La résistance hydraulique seule ne devrait pas empêcher une porte correctement installée de se fermer.
Fuite d'huile au niveau de la charnière
Toute trace d'huile visible indique une défaillance du joint interne. Les charnières hydrauliques étant des unités scellées, elles ne peuvent pas être réparées lorsque cela se produit. Elles doivent être remplacées.
Mouvement saccadé ou irrégulier
Ceci est généralement dû à la présence d'air emprisonné dans la chambre hydraulique. Ouvrez et fermez manuellement la porte cinq à dix fois pour aider à purger les bulles d'air. Après plusieurs cycles, le mouvement devrait devenir plus fluide.
La charnière semble raide
Les nouvelles charnières ont souvent besoin d'une courte période de rodage. Actionnez manuellement la porte dix à vingt fois pour aider les joints à se stabiliser et à répartir l'huile. Vérifiez également que les vannes ne sont pas trop tournées vers la position lente.
Conclusion
Une charnière hydraulique correctement réglée améliore la sécurité, réduit le bruit et protège à la fois le verre et la quincaillerie. Lorsqu'elle est correctement réglée, la porte se ferme en douceur, se verrouille solidement et offre une sensation de raffinement à chaque utilisation.
La clé réside dans la compréhension du système à deux vitesses, dans la réalisation de petits réglages et dans la manipulation minutieuse des soupapes. Prenez votre temps, effectuez des essais après chaque modification et n'oubliez pas que les petits mouvements des vis de réglage ont un effet considérable.
Si vous êtes toujours confronté à des charnières à ressort bruyantes et qui claquent, le passage à un système de fermeture douce hydraulique constitue une amélioration notable. Nos charnières à fermeture douce hydraulique sont fabriquées en acier inoxydable de première qualité et conçues pour offrir des performances constantes et durables.
Acheter des charnières hydrauliques
Foire aux questions
Pourquoi ma charnière hydraulique est-elle raide ?
Les nouvelles charnières nécessitent souvent une courte période de rodage. Actionnez manuellement la porte plusieurs fois pour aider les joints internes à se stabiliser et à répartir l'huile. Vérifiez également que les vis de réglage ne sont pas trop tournées vers le réglage lent (« – »).
Puis-je utiliser des charnières hydrauliques sur n'importe quel portail en verre ?
Oui, à condition que le verre présente le motif de trous et l'épaisseur adaptés au modèle de charnière. Les charnières hydrauliques sont disponibles dans des configurations verre-verre et verre-mur. Vérifiez toujours les spécifications avant l'installation.
Les charnières hydrauliques rouillent-elles ?
Les charnières hydrauliques de haute qualité sont fabriquées à partir de matériaux tels que l'acier inoxydable SS316 ou duplex 2205, qui offrent une excellente résistance à la corrosion. Cependant, si le boîtier extérieur est endommagé et que le joint est défectueux, une corrosion interne peut se produire. Une inspection régulière permet d'éviter des problèmes à long terme.
