Introduction
Vous êtes arrivé à l'étape la plus critique de l'installation. Les panneaux de verre fixes sont déjà en place, les poteaux sont installés, et il est maintenant temps d'accrocher le portail battant. Cette étape exige plus de soin que toute autre partie de l'installation de la clôture, car même de petites erreurs peuvent avoir de graves conséquences.
Le verre ne pardonne pas. Tout contact direct entre le métal et le verre peut entraîner une rupture immédiate ou, pire encore, une contrainte cachée qui provoque la rupture du verre trempé quelques jours ou semaines plus tard. C'est pourquoi le placement correct des joints et un assemblage adéquat ne sont pas facultatifs : ils sont essentiels tant pour la sécurité que pour la performance à long terme.
Ce guide se concentre sur le montage standard des charnières à travers le verre, où le panneau de verre est pré-percé pour accueillir les ferrures des charnières. Cette méthode est largement utilisée pour les clôtures de piscine et les portails en verre sans cadre et, lorsqu'elle est installée correctement, elle offre une connexion solide et fiable qui dure des années.
Préparation : Comprendre les composants du « sandwich »
Avant d'installer quoi que ce soit, il est important de comprendre comment une charnière est censée interagir avec le verre. Une connexion de charnière appropriée fonctionne comme un sandwich à plusieurs couches, chaque composant remplissant une fonction protectrice spécifique.
Couche 1 : Plaque arrière (métal) – Plaque de montage métallique située derrière le panneau en verre et invisible une fois installée.
Couche 2 : Joint arrière (caoutchouc/plastique) – Couche amortissante qui empêche la plaque métallique arrière d'entrer en contact avec la surface en verre.
Couche 3 : Le panneau en verre – La porte en verre trempé elle-même, avec des trous de fixation pré-percés.
Couche 4 : Joint avant (caoutchouc/plastique) – Une deuxième couche protectrice placée sur la face visible du verre.
Couche 5 : Plaque avant (métal) – Plaque décorative qui maintient l'ensemble et lui confère un aspect fini soigné.
De nombreux kits de charnières de haute qualité comprennent également des douilles en plastique. Ces petits manchons cylindriques s'insèrent dans les trous percés et empêchent les vis ou les boulons d'entrer en contact avec le bord brut du verre. Si votre système de charnières comprend des douilles, celles-ci ne sont pas facultatives. Elles jouent un rôle essentiel dans la réduction des contraintes à l'intérieur du trou et doivent toujours être installées.
Stratégie : monter d'abord à la porte ou poster d'abord ?
La plupart des installateurs professionnels suivent la même approche : fixer d'abord les charnières à la porte vitrée pivotante, tandis que le panneau est solidement soutenu sur une surface plane. Ce n'est qu'ensuite que la porte est soulevée et fixée au poteau ou au panneau adjacent.
Il y a une raison simple à cette méthode. Travailler sur une porte posée à plat vous permet de contrôler le placement des joints, l'alignement des plaques et l'engagement des vis sans lutter contre la gravité. Essayer de monter des charnières tout en tenant un panneau de verre lourd à la verticale est difficile, dangereux et augmente considérablement le risque de faire tomber ou d'endommager le verre.
Étape 1 : Fixation des charnières à la porte vitrée

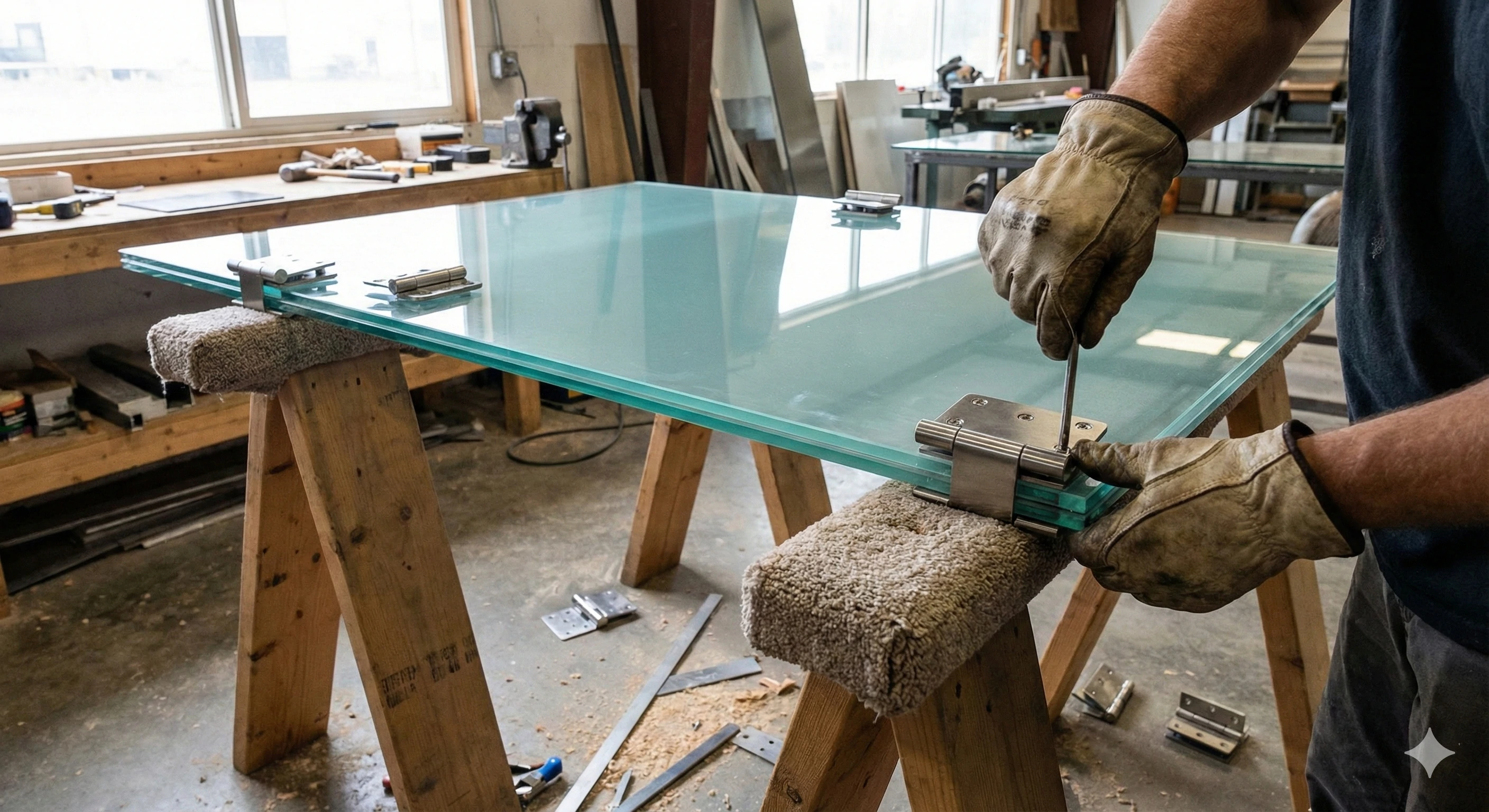

Commencez par préparer un espace de travail sécurisé. Posez la porte vitrée à plat sur des tréteaux rembourrés ou des blocs de bois propres. Ne posez jamais le verre directement sur du béton, car de petits débris peuvent facilement ébrécher ou rayer les bords.
Disposez tous les composants de la charnière avant l'assemblage. Positionnez la plaque arrière sous le verre, en l'alignant avec les trous pré-percés. Placez le joint arrière entre la plaque et la surface du verre. Si des douilles en plastique sont fournies, insérez-les d'abord dans les trous.
Depuis le haut, placez le joint avant sur les trous, puis la plaque avant. Assurez-vous que les joints recouvrent entièrement la zone de contact autour de chaque trou afin qu'il n'y ait aucun contact entre le métal et le verre.
Insérez les vis ou les boulons à douille et serrez-les à la main à l'aide d'une clé Allen ou d'un tournevis manuel. N'utilisez pas d'outils électriques à ce stade et ne serrez pas complètement les fixations. La charnière doit être bien fixée, mais permettre encore de petits ajustements ultérieurement.
Faites très attention à l'orientation des charnières. La plupart des charnières à ressort sont conçues pour être installées avec le mécanisme de réglage ou le collier de tension orienté vers le haut. Vérifiez toujours l'orientation correcte en suivant les instructions du fabricant avant de continuer.
Étape 2 : Préparation de l'espace (méthode de blocage)
L'une des erreurs les plus courantes lors de l'installation d'un portail consiste à essayer de supporter tout le poids du portail en verre tout en le fixant. Cela n'est pas pratique et peut être dangereux.

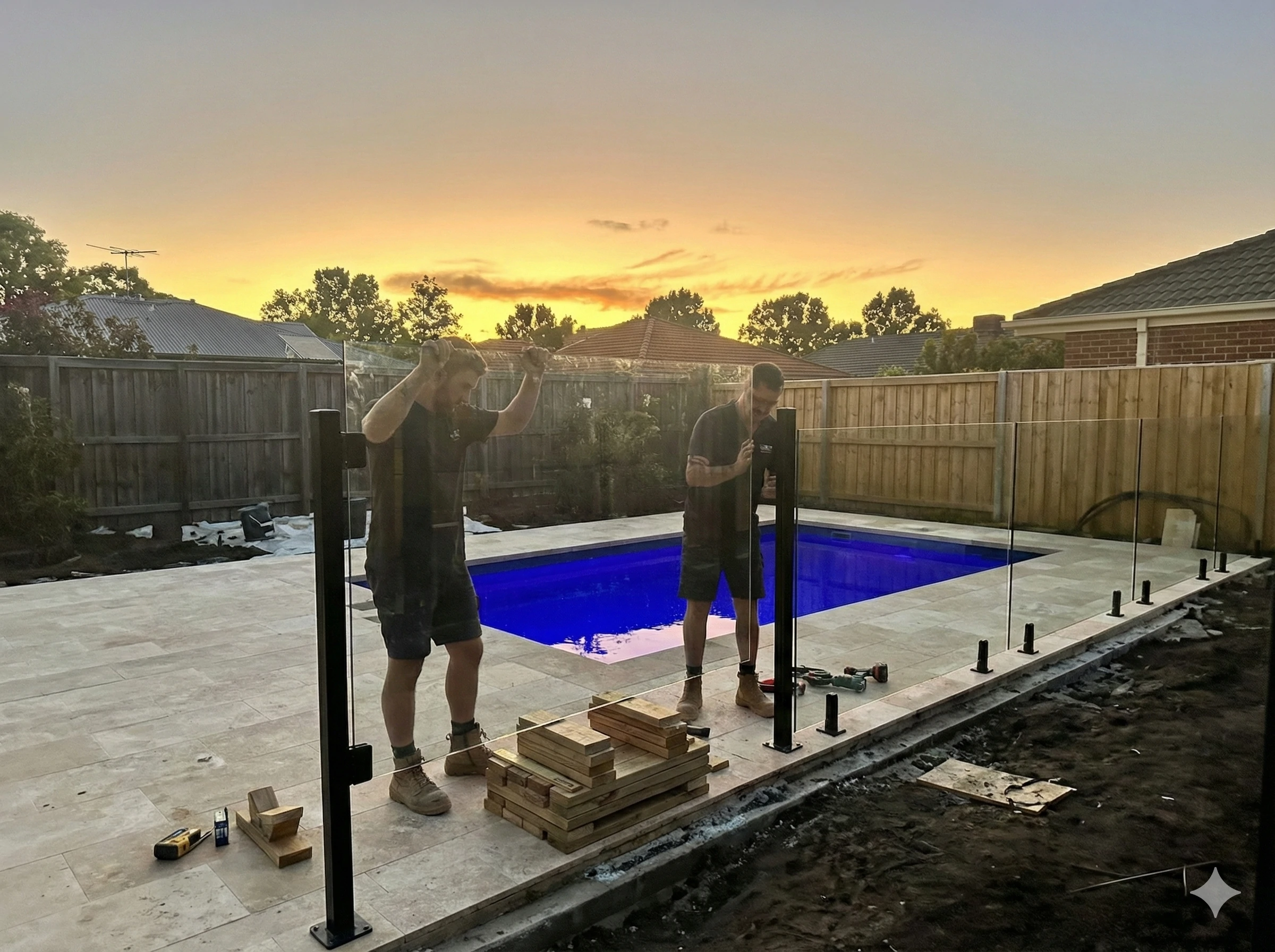

La solution professionnelle consiste à utiliser la méthode du blocage. Placez des blocs ou des cales en bois massif dans l'ouverture du portail afin de le maintenir temporairement à la bonne hauteur. Ces blocs supportent le poids du verre pendant que vous vous concentrez sur l'alignement et la fixation.
Ajustez la hauteur du bloc afin que le bord inférieur du portail corresponde à la hauteur des panneaux fixes adjacents. Dans la plupart des installations de clôtures de piscine, cela se traduit par une garde au sol d'environ 50 à 100 millimètres. Cette garde permet au portail de pivoter librement et s'adapte aux variations mineures du sol.
Étape 3 : Accrocher le portail
La pose d'une porte vitrée nécessite toujours deux personnes. L'une soulève et soutient la porte, tandis que l'autre aligne les charnières et manipule les ferrures.
Soulevez délicatement le portail et posez-le sur les blocs de bois préparés. Une fois le poids soutenu, faites glisser le portail jusqu'à ce que les charnières s'alignent avec les points de fixation sur le poteau ou le panneau de verre fixe.
Pour les installations verre-verre, répétez le même assemblage en sandwich du côté du panneau fixe : plaque arrière et joint derrière le verre, fixations à travers les trous, puis joint avant et plaque. Serrez toutes les connexions à la main uniquement.
Pour les installations verre-mur ou verre-poteau, fixez le vantail de la charnière au support à l'aide de fixations appropriées. Des vis en acier inoxydable sont généralement utilisées pour les poteaux en bois, tandis que des chevilles à expansion ou des boulons sont nécessaires pour les structures en maçonnerie ou en métal.
Étape 4 : Alignement final et serrage
Une fois le portail soutenu et toutes les charnières fixées sans serrer, vous pouvez commencer l'alignement final. Cette étape détermine la fluidité de fonctionnement du portail au fil du temps.
Vérifiez l'écart du côté du loquet de la barrière. Cet écart doit correspondre aux exigences du fabricant du loquet, généralement entre 8 et 10 millimètres. Un écart incorrect peut empêcher le loquet de fonctionner correctement.
Utilisez un niveau à bulle pour vous assurer que le portail est parfaitement horizontal. Vous pouvez effectuer de petits ajustements en déplaçant légèrement le portail sur les blocs. Vérifiez également que le portail est d'aplomb lorsqu'on le regarde de côté.

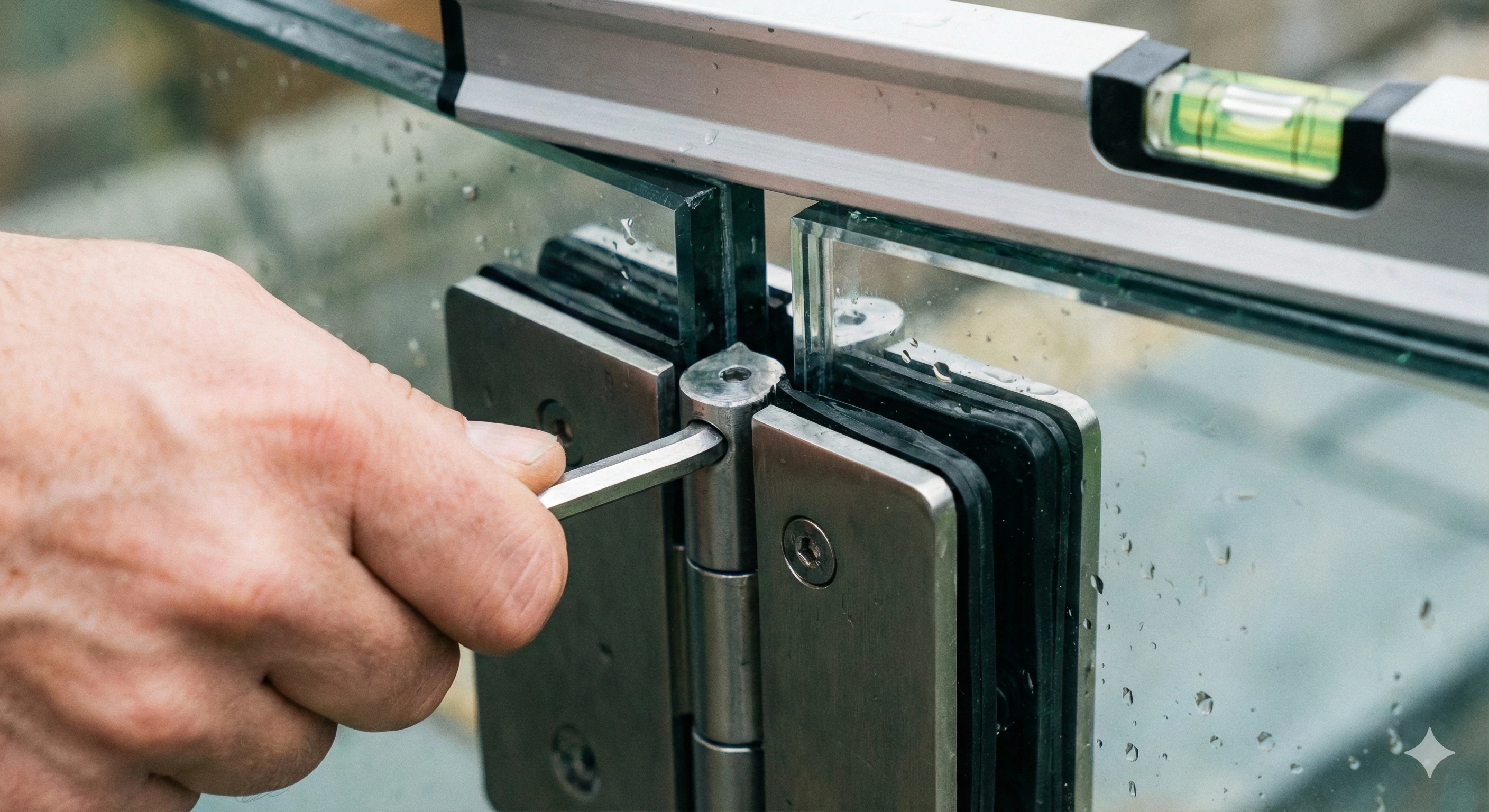

Une fois l'alignement correct, serrez progressivement toutes les fixations des charnières. Alternez entre les vis, en les serrant par petits paliers afin d'assurer une pression uniforme sur les joints.
Le couple correct est ferme mais contrôlé. Les joints doivent être suffisamment comprimés pour assurer une étanchéité parfaite, mais les plaques métalliques ne doivent en aucun cas se plier ou se déformer. Un serrage excessif crée une tension inutile dans le verre et peut entraîner une défaillance à long terme.
Retirez les cales en bois et testez le portail. Il doit pivoter sans à-coups, sans frottement ni changement dans la largeur de l'ouverture.
Dépannage : pourquoi cela ne convient-il pas ?
Les trous ne sont pas alignés :
Commencez par vérifier que le panneau de verre est correctement orienté. Certains panneaux ont un espacement différent entre les trous en haut et en bas. Mesurez les centres des trous et comparez-les aux spécifications de la charnière. Si les trous ont été percés de manière incorrecte, le verre doit être remplacé. Le verre trempé ne peut en aucun cas être repercé.
Charnière qui glisse ou semble lâche :
Cela indique généralement que des joints sont manquants ou que leur épaisseur est incorrecte. Les joints doivent correspondre exactement à l'épaisseur du verre. L'utilisation de joints plus épais que nécessaire empêchera un serrage correct et entraînera des mouvements.
La barrière ne se ferme pas ou ne se verrouille pas correctement :
Vérifiez à nouveau l'écart côté loquet. Il se peut qu'il ait bougé pendant le serrage. Desserrez légèrement la charnière côté fixe, ajustez la position de la barrière, puis resserrez. Si le problème persiste, vérifiez que les poteaux sont bien d'aplomb et correctement espacés.
Conclusion
L'installation de charnières en verre est un processus précis, mais qui devient simple une fois que l'on en comprend les principes fondamentaux. Un placement correct des joints protège le verre, les supports bloquants garantissent une installation sûre et un alignement minutieux assure des performances à long terme.
Prenez votre temps et travaillez méthodiquement. Prendre cette étape à la hâte peut générer un stress caché qui n'apparaîtra peut-être pas immédiatement, mais qui pourrait causer des défaillances plus tard. Lorsqu'elle est installée correctement, une porte en verre sans cadre fonctionnera de manière fluide et fiable pendant des années.
Foire aux questions
Dois-je d'abord installer les charnières sur le portail ou sur le poteau ?
Il est généralement préférable de fixer d'abord les charnières à la porte vitrée lorsqu'elle repose sur une surface stable. Cela permet un meilleur contrôle et réduit les risques liés à l'installation.
Que se passe-t-il si j'oublie les joints en plastique ?
Sans joints, le métal entre directement en contact avec le verre, créant des points de tension qui peuvent provoquer l'éclatement immédiat du verre trempé ou sa défaillance ultérieure. Les joints sont des composants de sécurité essentiels.
Quelle doit être la distance entre les panneaux de verre ?
Les écarts côté charnière et côté loquet varient généralement entre 8 et 10 millimètres, selon les spécifications des charnières et des loquets. Suivez toujours les recommandations du fabricant de la quincaillerie.
