Les fixations à distance, souvent appelées fixations à broches, sont un choix populaire pour créer un garde-corps en verre « flottant » propre et moderne. Contrairement aux systèmes à emboîtement montés sur socle, les broches à distance sont fixées sur le côté d'une bordure de terrasse ou d'un balcon, ce qui permet de garder la ligne de vue dégagée et de minimiser l'impact visuel des fixations.
Cet avantage en termes de conception s'accompagne également d'un défi. Comme les entretoises sont fixées horizontalement plutôt que verticalement, elles sont constamment soumises à la gravité et à l'effet de levier. Sur les terrasses surélevées en particulier, les panneaux de verre exercent une force importante vers l'extérieur. Si un système d'entretoises est mal installé, cela peut entraîner une déformation du verre, des panneaux fissurés ou, dans le pire des cas, une défaillance complète du système.
Ce guide explique le processus complet d'installation d'un système de garde-corps en verre monté sur entretoises, en mettant particulièrement l'accent sur la préparation du support et l'étanchéité. Ces deux détails sont souvent négligés, alors qu'ils déterminent en grande partie si un garde-corps fonctionnera de manière fiable pendant des décennies ou s'il commencera à présenter des défaillances après seulement quelques années.
Étape 1 : Préparation du support (bois ou béton)
La résistance d'une rampe montée en saillie dépend entièrement de la surface à laquelle elle est fixée. Il ne s'agit pas d'une installation où l'on peut percer une surface visible et supposer que cela suffira.
Installation de goujons d'écartement sur du bois (terrasses en bois)
L'une des erreurs les plus courantes dans les installations en bois consiste à fixer des entretoises à des planches de rive minces ou à des couvre-joints décoratifs. Une planche de rive classique de 1 pouce n'est pas conçue pour résister à l'effet de levier créé par de grands panneaux de verre.
Exigence de blocage :
Vous avez besoin d'au moins 3 à 4 pouces de bois de construction solide derrière la surface de montage. Dans la plupart des cas, cela signifie des solives doubles, voire triples, installées comme support. Lors de la rénovation d'une terrasse existante, il peut être nécessaire d'ajouter des solives supplémentaires à la solive de rive afin d'assurer un soutien adéquat.
Un test simple permet de vérifier si le support est adéquat. Percez un trou pilote à pleine profondeur et soyez attentif à la résistance. Le foret doit rencontrer une résistance constante et solide sur toute la longueur du trou. Si la résistance diminue soudainement ou si vous rencontrez un espace vide, un blocage supplémentaire est nécessaire avant de continuer.
Installation d'une balustrade surélevée sur du béton
Le béton offre une excellente résistance à la traction, mais il présente un autre risque : l'éclatement des bords. Percer trop près du bord d'une dalle peut provoquer des fissures ou des éclats, soit pendant le perçage, soit lors du serrage des ancrages.
Distance critique par rapport au bord :
Maintenez une distance minimale de 70 à 80 mm (environ 3 pouces) entre le bord de la dalle et le centre de chaque trou percé. Cet espacement réduit considérablement le risque de rupture du bord tout en maintenant l'écart suffisant pour soutenir correctement le verre.
Avant de percer, inspectez soigneusement le bord de la dalle. Les fissures existantes, le béton ébréché ou les agrégats exposés peuvent nécessiter une réparation ou un léger ajustement de l'emplacement de montage.
Étape 2 : La couche imperméabilisante (essentielle pour les extérieurs)
De nombreux guides d'installation négligent un point essentiel : chaque trou percé dans le bord d'une terrasse ou la façade d'un balcon compromet le système d'étanchéité. Pour les applications extérieures, négliger cette étape garantit presque à coup sûr des dégâts des eaux à long terme.
Le problème de l'entrée dans l'eau
La plupart des terrasses et balcons utilisent des membranes ou des revêtements pour empêcher l'humidité de pénétrer dans la structure. Le perçage de trous pour les fixations à distance crée des voies directes permettant à l'eau de contourner ces barrières. Au fil du temps, l'eau s'infiltre dans les filetages des fixations jusqu'à la charpente ou au béton, entraînant pourriture, corrosion et dommages structurels cachés.

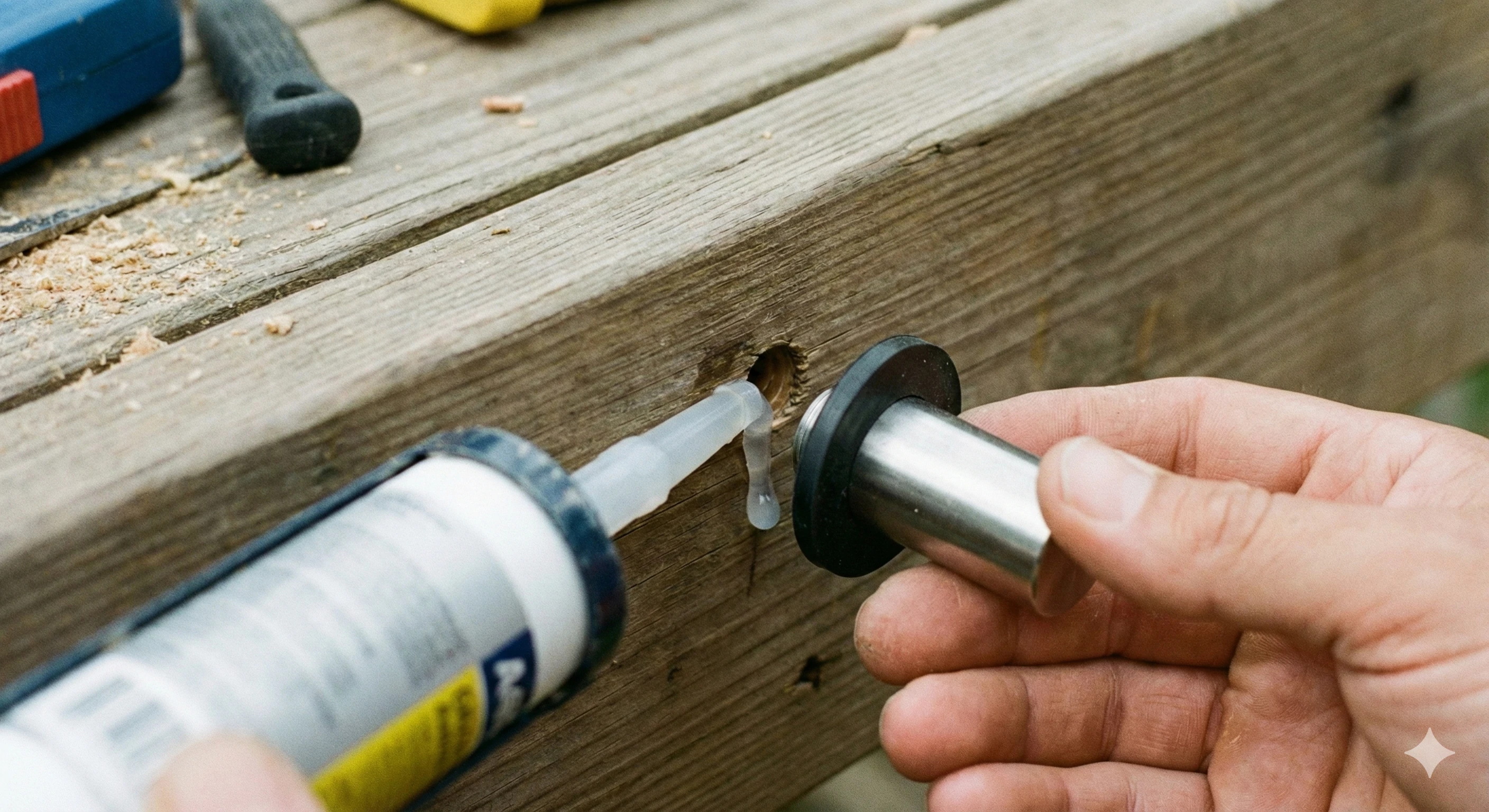

La solution d'étanchéité
Avant d'installer une fixation :
Injectez un mastic silicone de qualité marine de haute qualité profondément dans le trou pilote à l'aide d'un applicateur étroit.
Remplissez environ 75 % du trou afin de laisser de la place pour le déplacement.
Insérez la fixation pendant que le mastic est encore humide.
Au niveau de la surface de montage :
Placez une rondelle en caoutchouc ou un joint EPDM entre le corps de l'entretoise et la surface du mur.
Ce joint se comprime lorsque l'écarteur est serré, formant ainsi un joint étanche.
Les systèmes haut de gamme comprennent souvent une plaque d'appui dédiée conçue à cet effet.
Après l'installation :
Appliquez un cordon continu de silicone pour usage extérieur tout autour du périmètre où l'entretoise rencontre le mur.
Lissez le mastic à l'aide d'un outil pour éviter que l'eau stagnante ne s'accumule.
Étape 3 : Installation du corps de l'entretoise (l'ancrage)
Le corps de l'entretoise supporte toute la charge du panneau de verre, la méthode d'ancrage doit donc être adaptée au substrat.
Matériel pour installations sur bois
Pour les terrasses en bois, utilisez des tire-fonds en acier inoxydable M12 × 100 mm (également appelés vis à bois). L'acier inoxydable de qualité 304 convient à la plupart des environnements, tandis que les installations côtières ou marines doivent utiliser de l'acier inoxydable de qualité 316 pour résister à la corrosion.
Étapes d'installation :
Percez des avant-trous d'environ 70 % du diamètre de la vis à bois.
Appliquez un produit d'étanchéité comme décrit ci-dessus.
Serrez la vis à tête hexagonale à l'aide d'une clé à douille jusqu'à ce que le corps de l'entretoise soit bien en place.
Ne serrez pas trop fort, car l'écrasement des fibres du bois réduit la résistance de fixation.
Matériel pour installations en béton

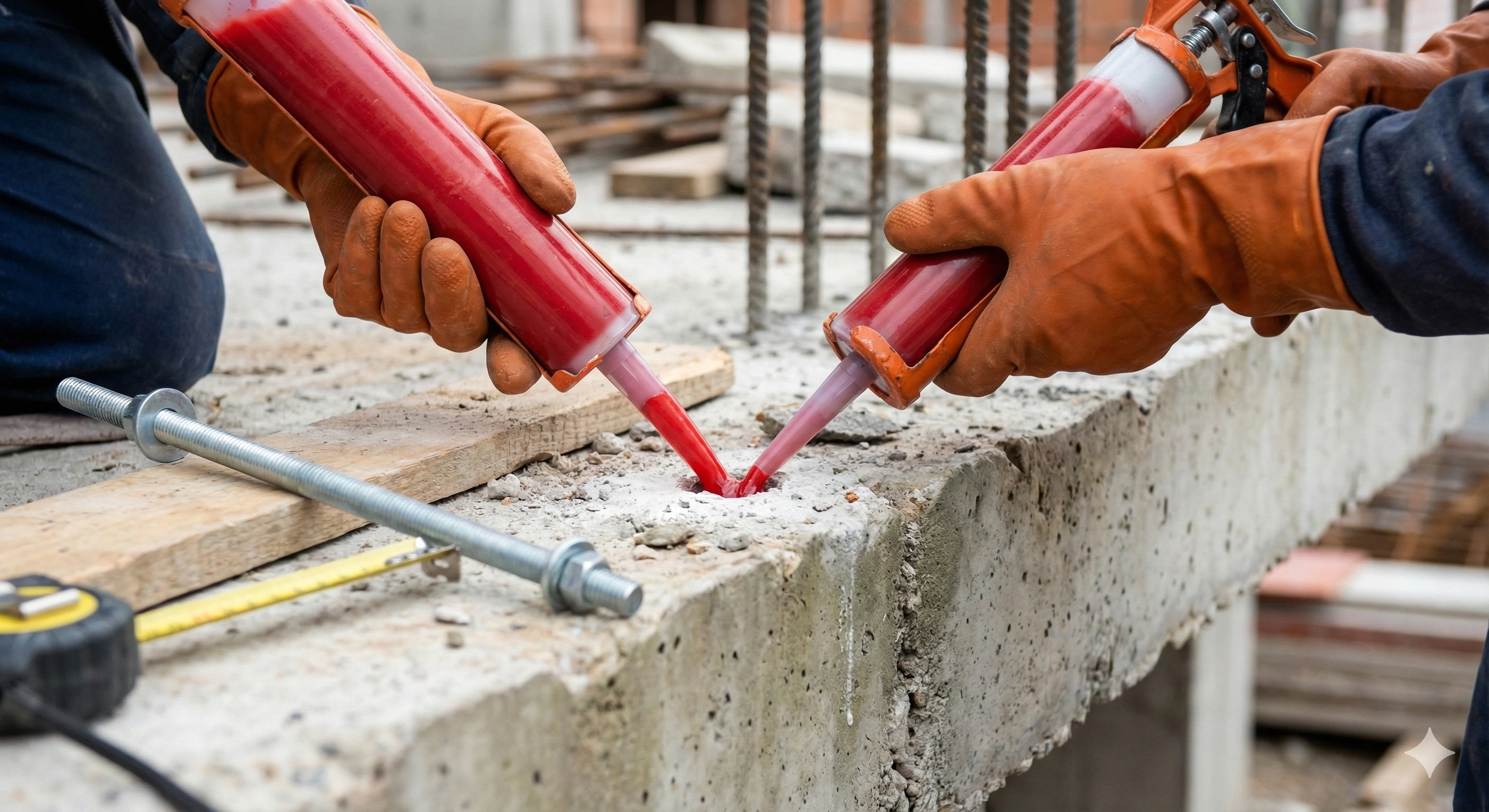

Les installations en béton doivent utiliser des tiges filetées M12 avec du mortier d'injection chimique (ancrages époxy).
Les ancrages à expansion mécanique ne sont pas recommandés près des bords des dalles. Ils exercent une pression vers l'extérieur qui augmente le risque de fissuration. Les ancrages chimiques adhèrent au béton sans expansion, ce qui les rend beaucoup plus sûrs pour les entretoises montées sur les bords.
Étapes d'installation :
Percez à la profondeur spécifiée par le fabricant de l'ancrage (généralement 4 à 5 pouces).
Nettoyez soigneusement le trou à l'aide d'une brosse métallique et d'air comprimé.
Injectez le mortier époxy conformément aux instructions.
Insérez la tige filetée avant que l'époxy ne durcisse.
Laissez sécher complètement (généralement 24 heures à environ 70 °F) avant de charger.
Nivellement des corps en équilibre
Avant d'installer le verre, tracez une ligne de référence à l'aide d'une longue règle ou d'un cordeau entre tous les points de fixation. Chaque entretoise doit dépasser du mur de la même distance.
Même une différence de 2 à 3 mm entre les entretoises peut exercer une contrainte sur le verre et provoquer des fissures lors du serrage. Si nécessaire, utilisez des rondelles en acier inoxydable comme cales derrière le corps de l'entretoise pour obtenir un alignement parfait.
Étape 4 : Montage des panneaux de verre
Les panneaux en verre trempé sont lourds et peuvent causer des dommages importants s'ils ne sont pas manipulés correctement. Il est essentiel de les manipuler avec précaution.
L'approche d'équipe
Les panneaux de verre pèsent généralement entre 50 et 100 livres. Utilisez toujours au moins deux personnes et des ventouses à aspiration pour garder le contrôle et maintenir le panneau à niveau pendant l'installation.
La couche de douille
Des douilles ou manchons en plastique doivent être installés entre la broche métallique d'écartement et le trou dans le verre. Ces douilles :
Évitez tout contact direct entre le métal et le verre.
Tenir compte des mouvements mineurs causés par la dilatation thermique.
Ignorer cette étape entraîne presque toujours une défaillance du verre au fil du temps.
La séquence de serrage
Pour éviter les contraintes inégales :
Serrez à la main tous les capuchons d'écartement sur un panneau.
Serrez d'abord la rangée supérieure, en travaillant de manière régulière d'un côté à l'autre.
Serrez la rangée inférieure en suivant la même séquence.
Utilisez une clé dynamométrique si spécifié (généralement 8 à 10 Nm).
Vérification de l'aplomb
Une fois serrés, vérifiez chaque panneau à l'aide d'un niveau à bulle. Si un panneau n'est pas d'aplomb, desserrez tous les capuchons, ajustez la position du panneau et resserrez. Un panneau incliné indique généralement un alignement irrégulier des entretoises ou la présence de débris dans les douilles.
Étape 5 : Installation du rail supérieur (main courante supérieure)
La plupart des codes du bâtiment américains et canadiens exigent un rail supérieur lorsque la hauteur de chute dépasse 30 pouces. Au-delà de la conformité, un rail supérieur ajoute un avantage structurel significatif aux systèmes à distance.
Pourquoi les balustrades à distance nécessitent des rails supérieurs
Les panneaux de verre fixés par des broches offrent une plus grande flexibilité latérale que les systèmes montés sur socle. Un rail de finition continu relie tous les panneaux entre eux, les transformant en une structure unifiée capable de répondre aux exigences de charge des garde-corps.

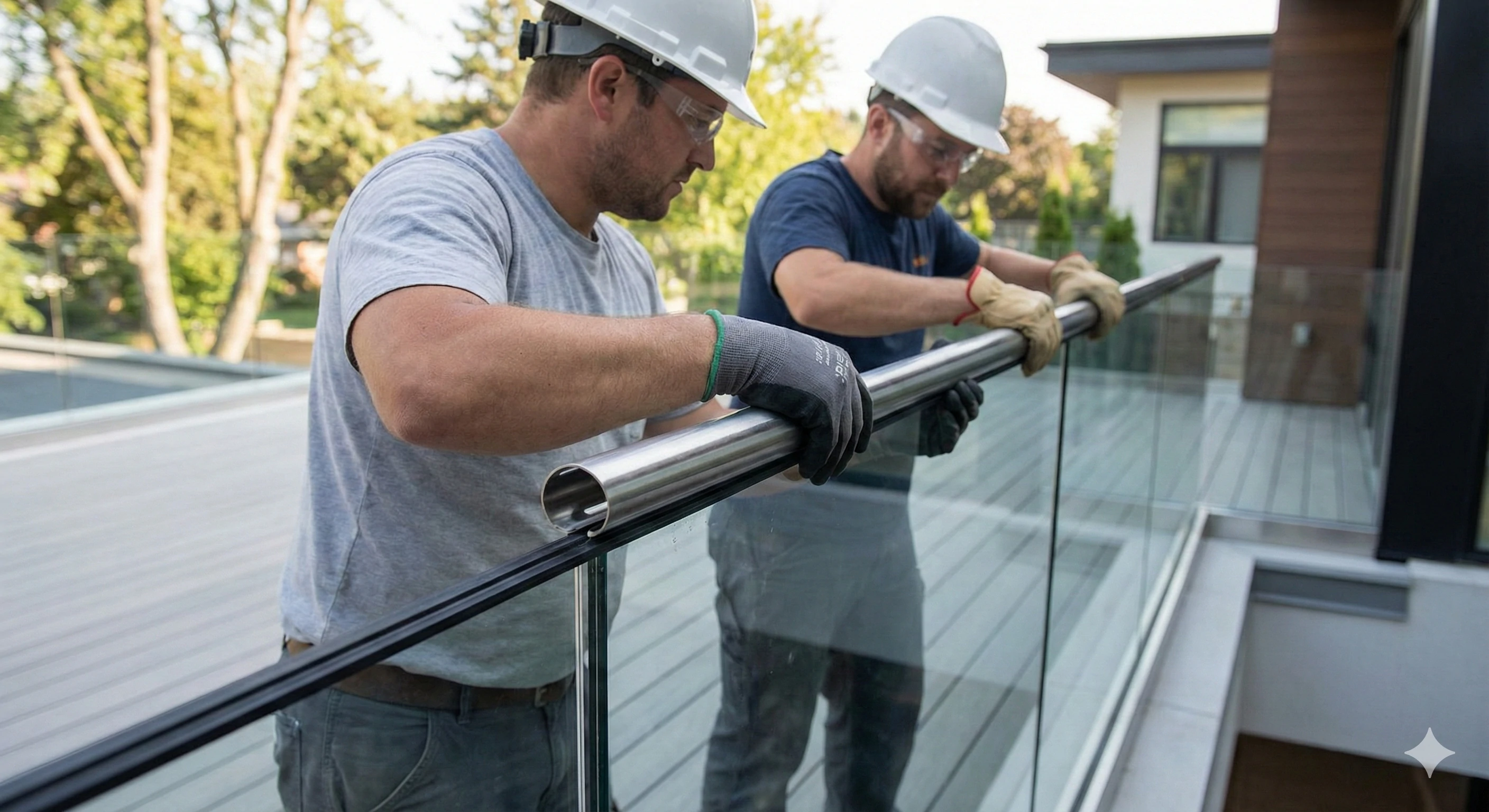

Processus d'installation du rail de capot
Installez un joint en caoutchouc continu le long du bord supérieur de la vitre.
Positionnez le rail à capuchon en acier inoxydable ou en aluminium rainuré sur le joint.
Appuyez fermement sur toute la longueur pour bien mettre le verre en place.
Fixez les joints à l'aide du matériel fourni par le fabricant.
Ancrage à la structure
Pour une rigidité maximale, fixez les extrémités du rail de capotage aux murs ou poteaux adjacents à l'aide de brides murales. Placez les brides à moins de 15 cm de chaque extrémité et aux angles ou aux changements de direction.
Dépannage : que faire si le mur n'est pas plat ?
Les surfaces parfaitement planes sont rares dans la construction réelle. Les planches de rive déformées et les bords de béton irréguliers sont des défis courants.
La technique du calage
Pour les variations allant jusqu'à 5 mm, des rondelles en acier inoxydable peuvent être utilisées comme cales derrière le corps de l'entretoise. Empilez-les selon les besoins jusqu'à ce que l'alignement corresponde à la ligne de référence.
Évitez les cales non métalliques qui peuvent se comprimer ou se dégrader avec le temps.
Systèmes d'entretoises réglables
Lorsque les variations de surface sont plus importantes, les supports réglables offrent une solution plus efficace. Ces systèmes permettent un réglage précis sans calage, ce qui réduit considérablement le temps d'installation sur des substrats irréguliers.
Conclusion
Un système de garde-corps en verre monté sur support nécessite plus de préparation que les alternatives montées sur socle, notamment en termes de renfort structurel et d'étanchéité. Le résultat est une vue dégagée et ininterrompue avec un minimum de quincaillerie visible.
Les installations réussies respectent systématiquement les principes suivants :
Support structurel solide de 3 à 4 pouces
Espacement correct entre les bords du béton (minimum 70 à 80 mm)
Imperméabilisation complète à chaque pénétration
Alignement précis avant la pose du verre
Séquence de serrage correcte pour protéger le verre
Lorsqu'il est correctement installé, un système de garde-corps à entretoises offre une sécurité et une durabilité à long terme, ainsi qu'un aspect architectural haut de gamme.
Foire aux questions
À quelle distance les supports de fixation doivent-ils être espacés ?
L'espacement horizontal ne doit pas dépasser 1 200 mm (4 pieds). L'espacement vertical varie généralement entre 10 et 15 cm (4 à 6 pouces), en fonction de la hauteur du verre et de la charge due au vent. Suivez toujours les recommandations techniques de votre fournisseur de verre.
Puis-je installer des supports d'écartement sur un revêtement en vinyle ?
Oui, mais les fixations doivent traverser le revêtement et s'ancrer dans la charpente solide. Utilisez des manchons de compression ou des entretoises pour éviter de déformer la surface en vinyle.
Ai-je besoin d'une main courante pour un garde-corps en verre à distance ?
La plupart des juridictions exigent une barre supérieure lorsque la hauteur de chute dépasse 76 cm. Même lorsqu'elle n'est pas obligatoire, une barre supérieure améliore la sécurité, protège le bord du verre et augmente la rigidité globale du système.
